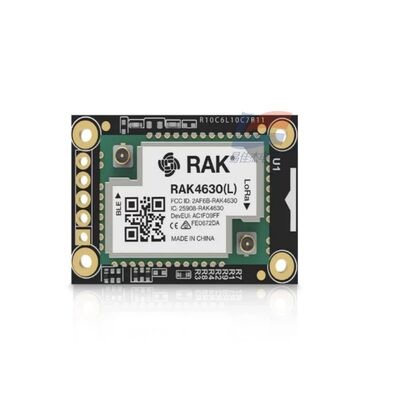

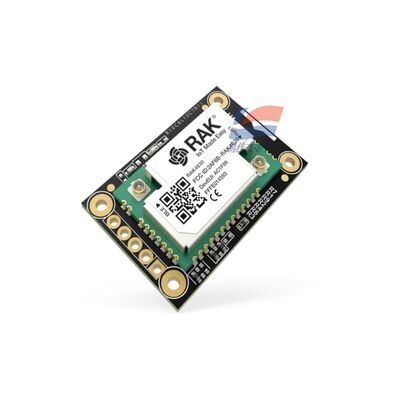

YJJ RAK4631 Nordic NRF52840 BLE Kernmodul unterstützt LoRa SX1262 für industrielle Niedrigleistungsüberwachung

Beschreibung des Produkts:

YJJ RAK4631 Nordic NRF52840 BLE Kernmodul unterstützt LoRa SX1262 für industrielle Niedrigleistungsüberwachung

Eigenschaften:

RAK4631 WisBlock Dual-Mode-Kernmodul vollständige Parameterbeschreibung
Modulpositionierung: nRF52840 BLE5.0 + SX1262 LoRaWAN integrierte WisBlock Kernplatine,aufgeteilt in die Standardversion RAK4631 (externe Antennen-IPEX-Steckdose) und RAK4631-R (eingebettete Antenne + RUI3-Firmware)Die Hardware ist dieselbe, nur die Firmware ist anders.
1. Hauptsteuerungseinheit (BLE Core nRF52840)
Kern: 32-Bit-ARM Cortex-M4F mit Hardware-FPU für Schwebkomma-Operationen
Frequenz: 64MHz
Speicherplatz: 1 MB Flash + 256 KB RAM
Sicherheit: eingebaute KryptoCell-Verschlüsselungseinheit, unterstützt AES, ECDH, SHA usw. Hardwareverschlüsselung
Peripheriegeräte: 32,768 kHz RTC-Kristall-Oszillator, NFC-A-Tag-Spule, Hochgeschwindigkeits-USB2.0-Gerät/OTG Nordic Sem...
2. BLE 5.0 Funkschlüsselparameter (2,4 GHz)
Protokollstapel: BLE 5.0 (BLE Mesh, Long Range, 2Mbps Hochgeschwindigkeit), NFC-A, kompatibel mit Zigbee/Thread
Übertragungsleistung: -20 ~ +4 dBm, 4 dB Schrittverstellbar
Empfängliche Empfindlichkeit:
1 Mbps BLE: -95 dBm
125kbps Langstreckenmodus: -103 dBm
Schnellgeschwindigkeiten: 2 Mbps / 1 Mbps / 500 kbps / 125 kbps
Antenne:
RAK4631: IPEX4 Außenanschluss für die 2,4G-Antenne
RAK4631-R: PCB-Board-Eingebettete BLE-Antenne
BLE Typischer Stromverbrauch:
BLE-Übertragung TX (0 dBm): ~4,8mA
BLE Standby-Empfang: ~ 1mA
Tiefschlaf: 2 μA (ganze Maschine)
3. LoRa SX1262 Funkparameter (unter GHz)
Differenzierung der Frequenzbandversion:
RAK4631 (L): 433~470MHz (China 433M)
RAK4631 ((H): 779 ̊923 MHz (EU868/US915/AS923)
Protokoll: LoRaWAN 1.0.2/1.0.3, LoRa Punkt-zu-Punkt-P2P
Übertragungsleistung: maximal + 22 dBm im Boostmodus
Empfangsempfindlichkeit: Niedrig bis - 148 dBm, Linkbudget 170 dB
Bandbreite: 7,8 kHz ~ 500 kHz verstellbar, eingebauter TCXO-Temperaturkompensations-Kristall-Oszillator (weite Temperaturstabilität)
LoRa-Stromverbrauch:
22 dBm Übertragung: ~ 14,5 mA
Empfängerüberwachung: ~ 14,5 mA
Schlafmodus 2 μA
4. Parameter der Stromversorgung
Betriebsspannung: 2,0 V ~ 3,6 V (Li-Ionen-Batteriesystem 3,7 V, kann nicht direkt 5 V Strom versorgt werden)
Empfohlene Stromversorgung: 3,3 V / 3,7 V Li-Ionen-Batterie (mit dem WisBlock-Ladeboden-Lademanagement ausgestattet)
Schlafstrom: typische 2,0 μA (RTC-Zeit-Erweckung, mindestens 1,2 μA)
Spitzenstrom: LoRa Vollleistungsübertragung ≈ 14,5mA, BLE-Spitze < 5mA
Baseboard-Erweiterungs-Stromversorgung: Das Baseboard unterstützt Micro USB 5V-Eingang, Lithium-Ionen-Batterie (maximal 350mA) V. Hardware-Schnittstellen (an die WisBlock-Basis angeschlossen)
Serienanschluss: 2 Kanäle von UART (Unterstützung von AT-Befehlen, Sensorkommunikation)
I2C: Standard I2C-Bus, kompatibel mit Temperatur- und Luftfeuchtigkeitssensoren, Sauerstoffsensoren, Drucksensoren
SPI: Hochgeschwindigkeits-SPI (kann mit Flash, Display verbunden werden)
ADC: Mehrfache analoge 12-Bit-Eingänge (Ansammlung der Batteriespannung, analoge Sensoren)
GPIO: Mehrfache digitale E/Ausgabe für allgemeine Zwecke, externer Unterbrechungswecker
USB: Micro-AB Vollgeschwindigkeits-USB, zur Programmierung, Serienportprotokolle, OTG
Debugging: SWD-Download-Debugging-Schnittstelle
Durch IO-Modul, NFC-Pins und RAKwireles...
VI. Mechanische Abmessungen und Umwelt
Größe: 20 mm × 30 mm, Dicke ca. 3 mm
Gewicht: ≈4g (ohne Antenne)
Befestigung: 2 Φ1,5 mm große Montagelöcher, Schrauben befestigt an der Basis des WisBlocks
Betriebstemperatur: -40 °C ~ +85 °C
Aufbewahrungstemperatur: -40 °C ~ +85 °C
Luftfeuchtigkeit: 0~95% RH ohne Kondensation
VII. Firmware und Entwicklungsverfahren
RAK4631 (Original Version): Arduino BSP, PlatformIO, Zephyr RTOS Entwicklung
RAK4631-R: Vorinstallierte RUI3-Low-Code-Firmware, unterstützt AT-Befehle, API-Sekundärentwicklung, BLE/USB/UART können alle AT-Befehle ausstellen
OTA: Unterstützt BLE-Wireless-Upgrade, USB-Firmware-Upgrade
Zertifizierung: FCC/CE/RoHS-Konformitätszertifizierung RAKwireles...
VIII. Typische Anwendungsfälle
