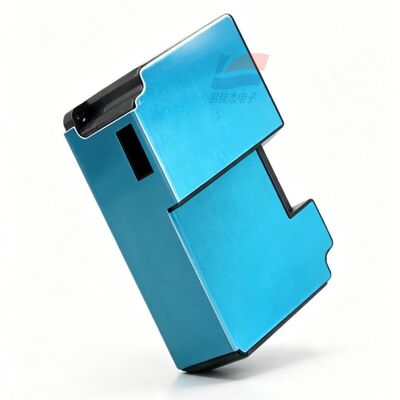

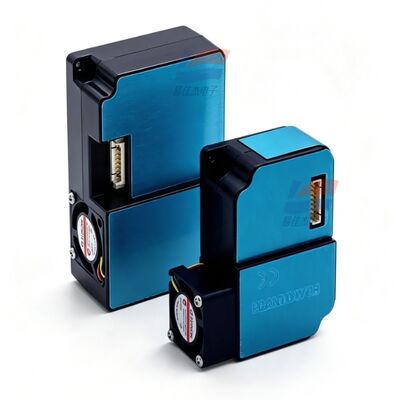

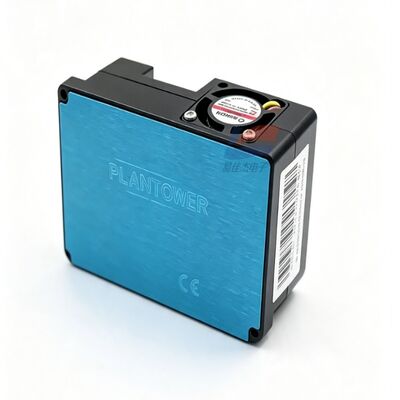

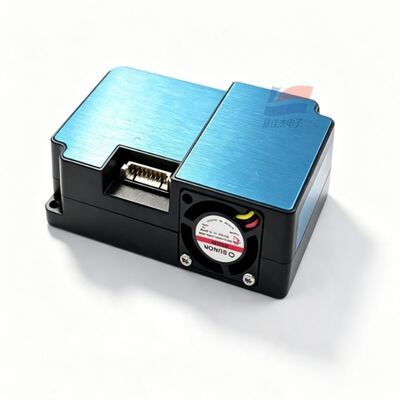

YJJ PMS1003 Laser PM2.5 PM10 Staub-Sensor UART Digitales Luftpartikel-Detektionsmodul

Beschreibung des Produkts:

YJJ PMS1003 Laser PM2.5 PM10 Staubsensor UART Digitale Luftpartikeldetektionsmodul

Eigenschaften:

I. Produkteinführung

PMS1003 ist ein Allzweck-Partikelsensor des Typs Laserstreuung, ausgestattet mit einem Miniaturventilator für Saugen und Probenahme, digitale TTL-UART-Ausgabe.Es kann gleichzeitig mehrere Partikelgrößen von 0 erkennen.3 - 10 μm Staub und PM1.0/PM2.5/PM10 Konzentrationen. Es wird hauptsächlich in Luftdetektionsinstrumenten, Reinigern und bei der Entwicklung von Umweltüberwachungsgeräten verwendet.

II. Ausführliche technische Parameter

Tabelle

Parameter-Element-Spezifikation Parameter

Erfassungsprinzip Laser-Mie-Streuung

Auflösbare Partikelgrößenbereiche 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Zählwirksamkeit 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Wirkungsbereich 0 - 500 μg/m3

PM2.5 Überlastmessbereich Bis zu ≥ 1000 μg/m3

Konzentrationslösung 1 μg/m3

Messfehler 0 - 100 μg/m3: ± 10 μg/m3; 100 - 500 μg/m3: ± 10% FS

Einmalprobenantwort < 1 s; Gesamtstabile Antwort ≤ 10 s

Standardprobenluftvolumen 0,1 L

Stromversorgungsspannung DC 4,5 - 5,5 V, typisch 5 V

Stromverbrauch Strom ≤ 100 mA

Standby-Schlafstrom ≤ 200μA

Kommunikationsoberfläche TTL-UART (3.3V-Level), Schlaf-/kontinuierliche Probenahme

Betriebstemperaturbereich -10 °C bis +60 °C

Betriebsfeuchtigkeitsbereich 0 - 95% RH, keine Kondensation

Lagertemperaturbereich -40 °C bis +85 °C

Gesamtgröße 65 × 42,3 × 23 mm

Durchschnittliche Zeit zwischen Ausfällen ≥ 3 Jahre

III. Funktionen der Pin

VCC - 5V-Stromversorgung

GND - Boden

SET - Modus-Pin; hohes Niveau für kontinuierliche Probenahme, niedriges Niveau für Schlaf und Stromsparung RXD

TXD (3.3V serieller Port für Übertragung/Empfang)

SET-Reset-Pin

IV. Hauptvorteile des Erzeugnisses

Eingebauter Ventilator für aktive Aufnahme, schnelle Erkennungsantwort

Ausgang von mehrfacher Partikelgröße Staubmenge, PM1.0/PM2.5/PM10 Massenkonzentration

Unterstützung für den Ruhezustand und einen geringen Stromverbrauch, kompatibel mit batteriebetriebenen Geräten

TTL-Serieanschluss direkt mit dem Mikrocontroller verbunden, einfache Entwicklung

V. Zwecke der Anwendung in der Industrie

Haushaltsluftreiniger, Staubüberwachungssonden für Frischluftsysteme

Innenraumluftqualitätsmelder, PM2,5-Alarmgeräte

Intelligentes Zuhause, Gebäudesicherheitssysteme

Werkstatt und Fabrik, einfache Überwachungsanlagen für Staub auf Baustellen

Portable Außenumweltmelder, Umweltüberwachungsterminals

Ladestellen, Schaltschränke, Luftdetektion in Viehbetrieben
