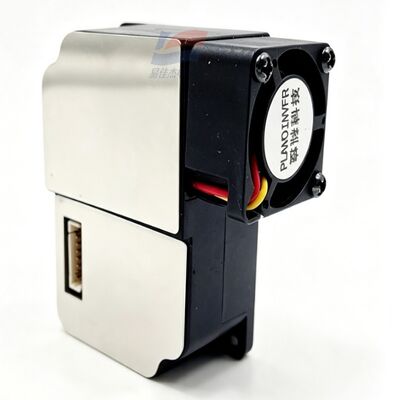

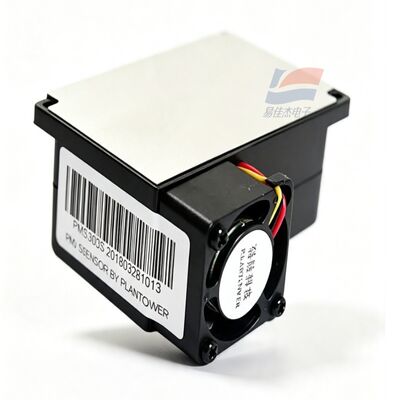

YJJ PMS3003 Laser-PM2.5 PM10 Staubsensor UART Digitale Partikeldetektionsmodul

Produktbeschreibung:

YJJ PMS3003 Laser PM2.5 PM10 Staub-Sensor UART Digitales Partikel-Detektionsmodul

Eigenschaften:

I. Produkteinführung

Das PMS3003 ist ein Staub-Sensor der dritten Generation, der auf dem Laserstreuprinzip basiert und über einen Miniatur-Einlasslüfter verfügt. Es gibt die PM1.0-, PM2.5-, PM10-Massenkonzentrationen und die Anzahl von Partikeln verschiedener Größen über eine TTL-UART-Serienschnittstelle aus. Im Vergleich zum PMS1003 weist es eine verbesserte Entstörung und Stabilität auf und verfügt über ein Metallabschirmgehäuse, das sich für die Entwicklung von Geräten zur Luftqualitätsüberwachung im Innen- und Außenbereich eignet.

II. Vollständige technische Parameter

Tabelle

Parameter-Element Spezifikation Details

Erkennungsprinzip Laser-Mie-Streuung

Partikelgrößenbereich 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Partikelzähl-Effizienz 50% bei 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Standardbereich 0 - 500 μg/m³

Überlast-Messgrenze ≥ 1000 μg/m³

Konzentrationsauflösung 1 μg/m³

Messgenauigkeit 0 - 100 μg/m³: ± 10 μg/m³; 100 - 500 μg/m³: ± 10% FS

Einzelne Abtast-Reaktionszeit < 1s; Gesamte stabile Reaktionszeit ≤ 10s

Abtast-Luftstromrate 0,1 L/min

Versorgungsspannung DC 4,5 - 5,5V, typisch 5V

Normaler Betriebsstrom ≤ 100mA

Standby-Strom im Schlafmodus ≤ 200μA

Kommunikationsschnittstelle TTL-UART, Baudrate 9600, 3,3V Pegel, unterstützt aktiven/passiven Lesemodus

Betriebstemperatur -10℃ ~ +60℃

Lagertemperatur -40℃ ~ +85℃

Betriebsfeuchtigkeit 0 - 95% RH (keine Kondensation)

Abmessungen 65 × 42,3 × 23 mm

Mittlere Betriebsdauer zwischen Ausfällen ≥ 5 Jahre

III. 8-Pin Pinbelegung

VCC: 5V Stromversorgung

GND: Masse

SET: Modus-Pin; Hoher Pegel = kontinuierliche Abtastung, niedriger Pegel = Energiesparmodus

RXD: Sensor-Serienschnittstellen-Empfang

TXD: Sensor-Serienschnittstellen-Sendung

RESET: Modul-Reset-Pin

7, 8. Unbenutzte Pins

IV. Produktvorteile

Hauptsteuerchip der dritten Generation, geringerer Langzeitdrift, überlegene Beständigkeit gegen Kochöl- und Wasserdampf-Interferenzen als PMS1003

Unterstützt energiesparenden Schlafmodus, geeignet für batteriebetriebene tragbare Detektoren

Kann zwei Datensätze ausgeben: ursprüngliche Partikelanzahl und standardmäßige CF-kalibrierte PM-Konzentration

Metallabschirmgehäuse, isoliert elektromagnetische Störungen der Leiterplatte

V. Anwendungszwecke in der Industrie

Luftreiniger, Frischluftsysteme, zentrale Klimaanlagen-Lüftungs-Staubüberwachungs-Sonden

Heim-/Gewerbe-PM2.5-Luftqualitätsdetektor, Smog-Alarm

Baustaub-Überwachungssonde, Werkstatt, Fabrik, Tierzuchthaus-Luftüberwachungs-Terminal

Smart Home, Gebäude-Lüftungs-Automatische Steuerungssysteme

Fahrzeug-Luftdetektor, tragbare Outdoor-Umweltdetektionsgeräte

Leistungsumrichter, Schaltschrank, Gewächshaus-Partikelüberwachung
