YJJ PMS6003 Laser-PM2.5 PM10 Staubsensor UART Digitale Partikeldetektionsmodul

Beschreibung des Produkts:

YJJ PMS6003 Laser-PM2.5 PM10 Staubsensor UART Digitale Partikeldetektionsmodul

Eigenschaften:

I. Produkteinführung

Der PMS6003 ist ein Staubsensor der sechsten Generation mit doppelter Laserkalibrierung mit einem Gehäuse aus Metall-Aluminium-Legierung.extrem geringer langfristiger Drift, und TTL-UART-Serienausgang, der mehrere Partikelgrößen, PM1.0/PM2.5/PM10-Konzentrationen anzeigen kann.es bietet deutlich verbesserte Stabilität und Lebensdauer, so dass sie für die Entwicklung von industriellen, langfristigen Online-Überwachungsgeräten für die Luftqualität geeignet ist.

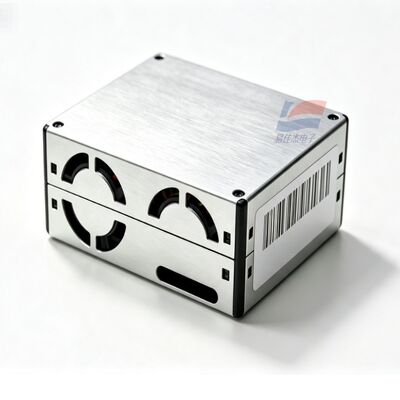

PMS6003 Sensor

II. Vollständige technische Parameter

Detektionsprinzip: Doppellaser-Mie-Streuung, gegenseitige Kalibrierung doppelter optischer Pfade

Partikelgrößen Auflösung: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Partikelzählwirksamkeit: 50% @ 0,3 μm; 98% ≥ 0,5 μm

PM2.5 Normalbereich: 0 - 500 μg/m3

PM2.5 Überlastbereich: ≥ 1000 μg/m3

Auflösung der Konzentration: 1 μg/m3

Messgenauigkeit: 0 - 100 μg/m3: ± 10 μg/m3; 100 - 500 μg/m3: ± 10% FS

Einmalprobenzeit: < 1 s; Systemstabile Reaktion ≤ 10 s

Probenahme Luftstromvolumen: 0,1 L/min

Stromversorgungsspannung: Gleichspannung 4,5 - 5,5 V, Standard 5 V

Normalbetriebsstrom: ≤ 100mA

Standby-Strom im Ruhezustand: ≤ 2mA

Kommunikationsoberfläche: TTL-UART, Baudrate 9600, 3,3-Volt-Niveau, unterstützt aktives Hochladen, passiven Anfrage-Modus

Betriebstemperatur: -10 °C ~ +60 °C

Aufbewahrungstemperatur: -40 °C ~ +85 °C

Anwendbare Luftfeuchtigkeit: 0 - 95% RH (keine Kondensation)

Gehäusematerial: Metallgeschütztes Gehäuse

Gesamtgröße: 50 × 38 × 21 mm (Volumen kleiner als PMS1003/3003)

Durchschnittliche fehlerfreie Lebensdauer: ≥ 10 Jahre (doppelte Lebensdauer des Lasers)

III. 8-Stift-Pinout

VCC: 5 V Stromversorgung

GND: Boden

SET: Modus-Pin; hohe Ebene = kontinuierliche Probenahme, niedrige Ebene = Schlaf-Energieeinsparung

RXD: Sensor-Serienanschluss empfangen

TXD: Sensor-Serienportübertragung

Reset: Hardware-Reset auf niedrigem Niveau

7 - 8. NC-Ersatzspinne

IV. Hauptvorteile der Produkte

Doppellaser-optische Kalibrierung, Verhinderung der Alterung des Lasers, extrem lange Lebensdauer

Miniaturisiertes Metallgehäuse, überlegene elektromagnetische Interferenz und Beständigkeit gegen Ölrauch und Wasserdampfinterferenz im Vergleich zum Vorgängermodell

Niedriger Schlafstromverbrauch, geeignet für tragbare Lithiumbatterie-Erkennungsgeräte

Ausgänge sowohl der Rohpartikelzahl als auch der CF-kalibrierten Partikelkonzentrationsdaten

Hohe Konsistenz der Fabrikkalibrierung, keine Notwendigkeit einer Sekundärkalibrierung für große Mengen an Geräten

V. Zwecke der Anwendung in der Industrie

Frischluftsystem, High-End-Luftreiniger, Zentralluftkonditionierung Kanal Partikelüberwachungssonde

Gewerbliche Raumluftdetektionsgeräte, Raumluftmeldegerät für PM2,5

Online-Überwachung von Staub auf Baustellen, Werkstatt, Fabrik, Tunnelstaubüberwachungsterminal

Fahrzeugmonitoring, Ladestation, elektrische Steuerung, Umweltaufsicht im Gewächshaus

IoT-intelligentes Zuhause, automatische Steuerung der Gebäudelüftung, tragbare Außenumgebungsdetektionsgeräte
