YJJ PMS9103M Laser-PM2.5 PM10 Staubsensor UART Digitale Luftpartikeldetektionsmodul

Beschreibung des Produkts:

YJJ PMS9103M Laser-PM2.5 PM10 Staubsensor UART Digitale Luftpartikeldetektionsmodul

Eigenschaften:

I. Produkteinführung

Der PMS9103M ist ein neuer ultradünner Laser-Partikelsensor mit einer Dicke von nur 12 mm. Er verfügt über eine vollmetallische sechsseitige Abschirmung.Es ist mit einem Mikrosuchventilator ausgestattet und verfügt über einen digitalen TTL-UART-Ausgang. Es kann Partikel mit Durchmessern von 0,3 bis 10 μm erkennen und die Massenkonzentrationen von PM1.0/PM2.5/PM10 ausgeben.starke Widerstandsfähigkeit gegen elektromagnetische Störungen, und eignet sich für tragbare Geräte und kleine Luftqualitätsmelder.

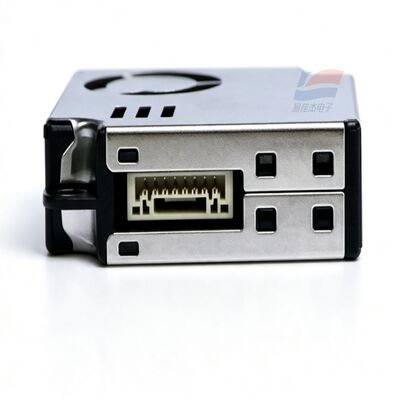

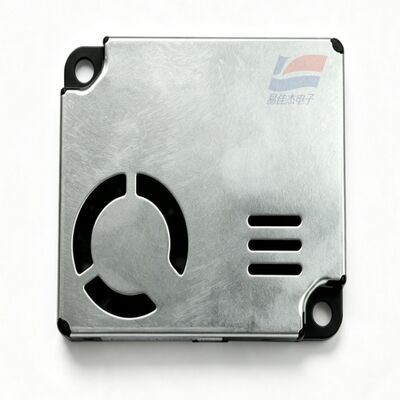

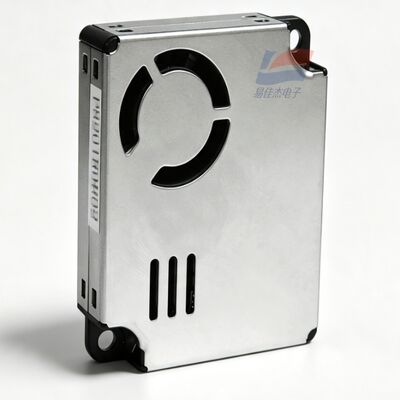

Aussehen des Sensors

II. Vollständige technische Parameter

Detektionsprinzip: Laser-Mie-Streuung

Partikelgrößenbereich: 0,3 bis 1,0 μm, 1,0 bis 2,5 μm, 2,5 bis 10 μm

Partikelzählwirksamkeit: 50% bei 0,3 μm; 98% bei ≥ 0,5 μm

PM2,5-Standardmessbereich: 0 bis 500μg/m3

Überlastbereich: 0 bis 1000μg/m3

Auflösung der Konzentration: 1 μg/m3

Messgenauigkeit: ±10 μg/m3 bei 0 - 100 μg/m3; ±10% FS bei 100 - 500 μg/m3

Einmalige Reaktionszeit: ≤ 1 s; Stabile Reaktion der gesamten Maschine ≤ 10 s

Einmalprobenluftvolumen: 0,1 L

Standardstromversorgung: DC5V (4,5 - 5,5V)

Arbeitsspitzenstrom: ≤ 100 mA

Standby-Strom im Ruhezustand: ≤ 200 μA

Kommunikationsoberfläche: TTL-UART, 9600 Baudrate, 3,3-Volt-Level, aktive Hochladung / passive Anfrage im Dualmodus

Betriebstemperatur: -10 °C ~ +60 °C

Speichertemperatur: -40 °C ~ +80 °C

Betriebsfeuchtigkeit: 0 - 95% RH, keine Kondensation zulässig

Gesamtgröße: 48 × 40 × 12 mm (ultrafeine Karosserie)

Durchschnittliche Zeit zwischen Ausfällen: ≥15000 Stunden

Struktur der Hülle: Metallschirmung, starke Widerstandsfähigkeit gegen elektromagnetische Störungen und Ölrauchstörungen

III. 8Pin Pinout

VCC: +5V Stromversorgung

GND: Stromversorgung Negativterminal Boden

SET: Modus Pin; hohe Ebene = kontinuierliche Probenahme; niedrige Ebene = Ruhezustand und Stromsparung

RXD: Sensor Serienanschlussempfang (3.3V)

TXD: Sensor Serienanschlussübertragung (3.3V)

RESET: Hardware-Reset-Pin auf niedrigem Niveau

7, 8. NC Ersatzteile

IV. Hauptvorteile der Produkte

Ultradünne Dicke von 12 mm, geeignet für enge Räume und eingebaut in tragbare Geräte

Sechsseitige Metallschirmhülle, stabile Detektion in komplexen elektromagnetischen Umgebungen

Unterstützt den Niedrigleistungsschlafmodus, freundlich für tragbare Detektoren mit Lithiumbatterien

Kann Rohpartikelzähldaten + kalibrierte Partikelkonzentrationsparameter ausgeben

Mindestens 0,3 μm ultrafeine Partikel erfassen können, ausgezeichnete Empfindlichkeit

V. Anwendungen in der Industrie

Kleine Desktopluftqualitätsdetektoren, tragbare Handluftqualitätssonden

Kleinstluftreiniger, eingebaute Staubproben für Fahrzeuge

Smart Home-Risikokontroller, kleine Module für Lüftungsausrüstung

Staubüberwachung in Gewächshäusern, elektrischen Schaltschränken, Ladestellen, Instrumentenkisten

Tragbare Umwelterkennungseinrichtungen, ultradünne Umweltüberwachungsterminals
