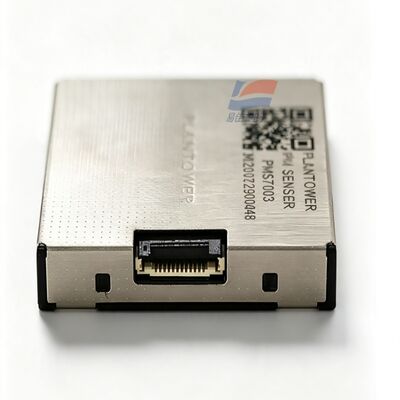

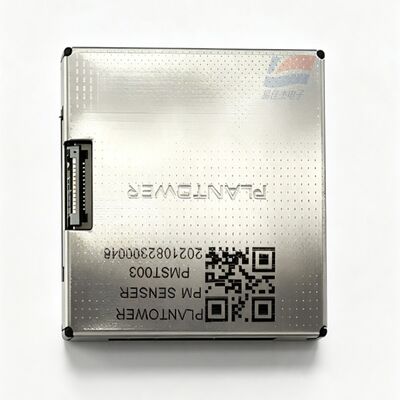

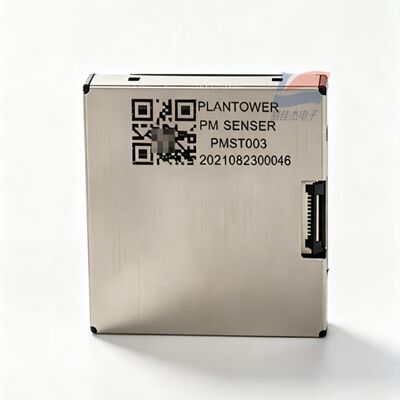

YJJ PMST003 Laser-PM2,5 PM10 Staubsensor UART Digitale Partikeldetektionsmodul

Produktbeschreibung:

YJJ PMST003 Laser PM2.5 PM10 Staub-Sensor UART Digital Partikel-Detektionsmodul

Eigenschaften:

I. Produkteinführung

PMST003 Ultradünner Laserstreuungs-Staub-Sensor mit einer Gesamtdicke von nur 6,4 mm und einem sechsseitigen, vollständig geschlossenen Metallabschirmgehäuse; er gibt PM1.0, PM2.5, PM10 Massenkonzentrationen und Partikelzählungen in verschiedenen Größen über den TTL-UART-Serienport aus. Dieses Produkt ist für extrem kleine Volumina und hervorragende Entstörung ausgelegt und eignet sich für kompakte tragbare und tragbare Luftdetektionsgeräte.

II. Vollständige technische Parameter

Detektionsprinzip: Laser Mie Lichtstreuung

Detektionspartikelgrößenbereiche: 0,3 - 1,0 μm, 1,0 - 2,5 μm, 2,5 - 10 μm

Partikelzähleffizienz: 50 % bei 0,3 μm; 98 % ≥ 0,5 μm

PM2.5 Standardbereich: 0 - 500 μg/m³

PM2.5 Überlastbereich: 0 - 1000 μg/m³

Konzentrationsauflösung: 1 μg/m³

Messgenauigkeit: 0 - 100 μg/m³ ± 10 μg/m³; 100 - 1000 μg/m³ ± 10 %FS

Einzelne Abtastantwort: < 1 s; Stabile Gesamtmaschinenantwort ≤ 10 s

Einzelne Abtastluftmenge: 0,1 l

Standard-Netzteil: DC 4,5 - 5,5 V, typisch 5 V

Arbeitsspitzenstrom: ≤ 100 mA

Schlaf-Standby-Strom: ≤ 2 mA

Kommunikationsschnittstelle: TTL-UART, Baudrate 9600, 3,3 V Pegel, unterstützt aktiven Upload / passive Abfragemodus

Betriebstemperatur: -10 °C ~ +60 °C

Lagertemperatur: -40 °C ~ +80 °C

Betriebsfeuchtigkeit: 0 - 95 % RH, keine Kondensation erlaubt

Gesamtgröße: 38 × 35 × 6,4 mm (Ultradünn 6,4 mm)

Mittlere Betriebsdauer zwischen Ausfällen: ≥ 20.000 Stunden

Gehäusestruktur: Vollständig metallabgeschirmt, sechsseitig, starke Beständigkeit gegen Ölrauch und elektromagnetische Störungen

III. Pin-Definitionen (10-Pin-Anschluss)

VCC: +5V Netzteil

GND: Masse

SET: Arbeitsmodus; Hoher Pegel für kontinuierliche Abtastung, niedriger Pegel für Schlaf- und Energiesparmodus

RXD: Sensor-Serienport-Empfang (3,3 V)

TXD: Sensor-Serienport-Übertragung (3,3 V)

RESET: Niedriger Pegel Hardware-Reset-Pin

7 - 10. NC-Abstandspins

IV. Kernproduktvorteile

6,4 mm ultradünner Körper, geeignet für enge Innenräume und tragbare Geräte

Geschlossenes Metallabschirmgehäuse, stabile Erkennung in komplexen elektromagnetischen Umgebungen

Unterstützt den Schlafmodus für geringen Stromverbrauch, kompatibel mit batteriebetriebenen Geräten

Gibt sowohl rohe Partikelanzahl als auch kalibrierte PM-Konzentrationsdaten aus

Hohe Konsistenz der Werkskalibrierung, keine Notwendigkeit für sekundäre Kalibrierung bei großen Mengen von Instrumenten

V. Branchenanwendungszwecke

Ultradünner Handheld-Luftdetektor, tragbares Umweltdetektionsmodul

Miniatur-Auto-Luftreiniger, kleine Desktop-Luftdetektionsgeräte

Smart-Home-Risikokontrollcontroller, Mikro-Lüftungsgeräte

Stromversorgungseinheit, Schaltschrank, Staubüberwachung im Inneren von Präzisionsinstrumentengehäusen

Ultradünnes IoT-Umweltüberwachungsterminal, tragbares Gerät, Armband-Luftdetektionsmodul
