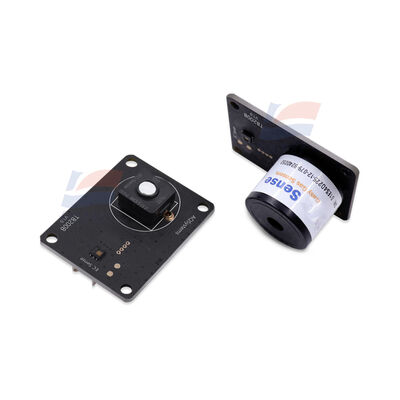

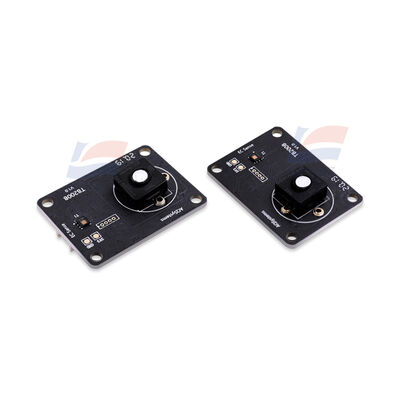

YJJ TB200B-ES1-O2-25 Festkörper-Sauerstoffgassensormodul für Sauerstoffüberwachungsgeräte

Produktbeschreibung:

YJJ TB200B-ES1-O2-25 Festkörper-Sauerstoffgassensormodul für Sauerstoffüberwachung medizinischer Geräte

Eigenschaften:

1. Projektdetails
Stromversorgung Spannungsbereich DC 3,3V~5,5V, geeignet für Mikrocontroller, SPS und IoT-Motherboards
Betriebsstrom Normaler Volllastbetrieb < 5mA; UART normalerweise offen ca. 2,5mA @ 5V; Schlafmodus bis zu 0,8mA @ 5V
Konventioneller Stromverbrauch Volllast 25mW (5V); Schlafstromverbrauch innerhalb von 25mW, geeignet für stromsparende Geräte
Hardware-Schnittstelle Standard TTL 3,3V UART; optional I2C; 4-Pin-Leitungen (VCC/GND/Signal/Reserviert); aktiver Upload + Frage-Antwort-Dual-Modus umschaltbar
Kommunikationsprotokoll Standard-Serienport-Befehle, integrierte Kalibrierung, Konzentrationsablesung, Temperatur- und Feuchtigkeitsablesung; Daten mit Prüfsummen-Fehlervermeidung
Vorheizen/Stabilisierung Saubere Luft nach dem Einschalten ≤ 120s; verschmutzte Umgebung ≤ 180s; kein externer komplexer Konditionierungskreis erforderlich
Zertifizierung RoHS-konform, exportierbar nach Europa, Amerika und Südostasien, komplette Ausrüstung
Garantie 12 Monate Werksgarantie; normale Lebensdauer des Sensorkörpers ≥ 5 Jahre, resistent gegen Vergiftung und widerstandsfähig gegen raue Arbeitsbedingungen
II. Umgebungsparameter (Alle ES4 gemeinsam)
Betriebstemperatur: -40℃ ~ +55℃; optimaler Bereich 20~35℃, ausgezeichnete Hoch- und Tieftemperatur-Driftkontrolle
Betriebsfeuchtigkeit: 15%~95% RH (nicht kondensierend); empfohlen 50% RH; keine Kondensation oder Wassereintritt zur Beschädigung der Messelektrode
Luftdrucktoleranz: Standardatmosphärendruck ±10%, Schwankungen des Luftdrucks in Minen, auf Plateaus und auf See verursachen keine Fehlalarme
Interferenzschutz: integrierter Algorithmus gegen Ölrauch, Wasserdampf und gängige organische Gas-Kreuzinterferenzen, geringer Basislinien-Drift; jährlicher Langzeit-Drift < 5% FS
III. Integrierte Temperatur- und Feuchtigkeitsmodulparameter (Modul wird mitgeliefert)
Temperaturerkennung: Bereich - 40℃~85℃, typische Genauigkeit ±0,2℃, Echtzeit-Temperaturkompensation für Gaskonzentration
Feuchtigkeitserkennung: Bereich 10~95% RH (nicht kondensierend), typische Genauigkeit ±2% RH
Vorteile: automatische Temperatur- und Feuchtigkeitskorrektur, stabile Erkennungsgenauigkeit in heißen und kalten, feuchten Umgebungen, keine externe Temperaturkompensation erforderlich
IV. Mechanische Abmessungen und Gewicht
Leiterplatte (nur PCB): 40×30×5,6 mm
Komplettes TB200B-ES4 (inklusive ES4-Sensorsonde): 40×30×22,45 mm
Gesamtgewicht der Maschine: < 25g, klein, einfach in Verteilerkästen oder tragbare Detektionsinstrumente einzubauen
Reservierte Befestigungsschraubenlöcher, bequem für Schnapp-/Schraubbefestigung; Standard-4-Pin-passende Kabel erhältlich
V. Häufig detektierbare Gase, Hauptflussbereich, Reaktionsfähigkeit
ES4 kann für über zwanzig Arten von giftigen und schädlichen Gasen angepasst werden. Die Leistung des Standardmodells ist einheitlich:
Reaktionsgeschwindigkeit: T90 ≤ 30s; T50 ≤ 10s; Nullpunkt-Stickstoff-Rückkehrzeit ≤ 120s
Genauigkeit: Fehler über den gesamten Messbereich ±5% FS; Wiederholbarkeit < 1%; gute Linearität
Auflösung einheitlich Standard 0,1ppm (Spurengase können auf 0,001ppm angepasst werden)

Spezifikationen:
