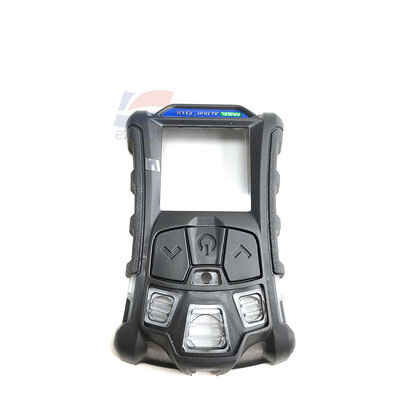

YJJ Altair 4XR Frontabdeckung Motherboard-Leiterplatte für Reparaturteile von tragbaren Gasdetektoren

Beschreibung des Produkts:

YJJ Altair 4XR Frontcover Motherboard Schaltplatte für Reparaturteile von tragbaren Gasdetektoren

Eigenschaften:

I. Grundparameter für die Anpassung
Anpassung für die gesamte Maschine: MSA Altair 4XR (zweite Generation 4XR) Vier-in-Ein-Bluetooth-Portable Multi-Gas-Detektor
Original-Fabrikteilcode: Baugruppe des Motherboards 10211186, Front-Shell-Komponente 10211185
Unterstützte Sensorkanäle: 4 intelligente X-Zell-Sensor-Schlitze, allgemeines Gas: H2S, CO, O2, LEL Brennbares Gas; austauschbare SO2, NO2 usw. Toxische Gasproben
Bluetooth 5.0 Modul, unterstützt Fernansicht von Gasdaten, Alarm-Push, Ausrüstungskalibration
II. Detaillierte Hardware-Spezifikationen des Motherboards
Hauptsteuerungsschip: Industrielle, leistungsarme MCU, verantwortlich für das digitale Signallesen von intelligenten X-Zell-Sensoren, AD-Berechnung, Konzentrationsumwandlung
Anzeigeoberfläche: Kompatibel mit hochauflösendem LCD-Bildschirm, Hintergrundlicht-Treiberkreislauf
Alarmbetrieb: Drei Alarmausgänge (>95 dB Pieper Alarm, Vier-Eck-Highlight LED-Warnlichter, Vibrationsmotor); native Unterstützung für Sturz-Alarm, Ein-Taste-Notfall-Alarm Hardware-Trigger
Speicherchip: Speicher Kalibrierparameter, TWA-STEL Zeitgewichtete Alarmschwellenwerte, 500 Ereignisprotokolle, 50 Stunden Gasverlauf
Stromversorgungsschaltkreis: Kompatibel mit spezieller wiederaufladbarer Lithium-Ionen-Batterie, volle Batterielaufzeit 24 Stunden, Ladesteuerung, Niederspannungs-Alarm
Außenanschlüsse: Ladeanschluss, Infrarotkalibrations-Kommunikationsoberfläche, Sensor-Basiskabel, Keypad-Kabel
Explosionssicherheit: Ex ia IIC T4 Ga Explosionssicherheit von grundsätzlicher Sicherheit
Betriebsumfeldparameter
Betriebstemperatur: -40 °C bis +60 °C
Anwendbare Luftfeuchtigkeit: 15-90% RH, keine Kondensation
Schutz der gesamten Maschine: IP68 (2-Meter-Wassertauchen für 1 Stunde), Das Motherboard ist in die vordere Hülle für eine wasserdichte Dichtungsbehandlung integriert
III. Kernfunktionen, die in das Motherboard integriert sind
Selbstkontrolle der vollständig eingeschalteten Maschine: Hardware-Erkennung von Sensorfehlern, Batteriespannung, Lautsprecher, Vibrationen, LED-Anzeigeleuchten
Berechnung der 4-Gas-Konzentration in Echtzeit, numerische Werte in Echtzeit, Grafik der Kurve auf dem Bildschirm
Arbeitssicherheitsalgorithmen: TWA-Zeitgewichteter Durchschnittswert, STEL-Grenzwert für die kurzfristige Exposition, Überschreitungssperrmeller
Fallwarnsignal: automatisch auslösender Alarm für Langzeitstationäres Personal; sofort alarmierender Einschlüssel-Nothilfe
Bluetooth-Wireless Networking: Verbindung mit MSA Altair-Connect Mobile Software, Fernüberwachung, Ausrüstungsparameterkonfiguration
Sensorlebensdauererkennung, Kalibrierung des Nullpunkts, Gaskalibrierung, Speicherung von Fehlercodes
Ereignisprotokolle: Alarmprotokolle, Anlaufprotokolle, Kalibrierprotokolle, Fehlerprotokolle

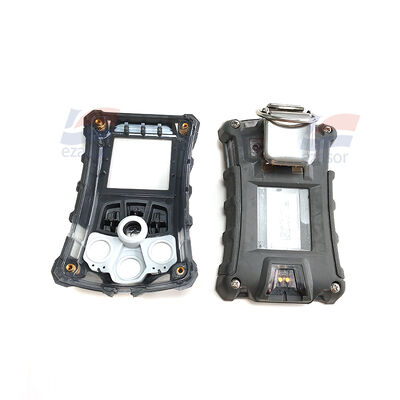

IV. Einführung von Komponenten für die Vorderschalen
Die vordere Hülle ist eine hochfeste Polycarbonat + Gummi-Verbundhülle, wobei das Motherboard in der Vorderschalenhöhle befestigt ist
Widerstandsfähig gegen Stürze von 7,5 m Höhe
Ausgerüstet mit wasserdichtem Dichtungsdichtung für die Anzeige, physischen Bedienungsschlüssel, Sensor-Aufnahmefenster
V. Hauptanwendungen
1. Instandhaltung von Geräten Ersatzteile
Wenn der Detektor nicht anfängt, das Motherboard ausbrennt, das Signal abnormal ablesen, das Bluetooth beschädigt ist, die Kalibrierung unmöglich ist oder die Tasten versagen,direkt die gesamte Front-Shell-Motherboard-Montage ersetzen, wodurch die Reparatur verstreuter Komponenten vermieden und die Wartung praktisch und effizient erledigt wird.
2Das Hauptkontrollzentrum für das gesamte Maschinensignal
Er sammelt digitale Signale von X-Cell Intelligenten Sensoren, verarbeitet Schwefelwasserstoff, Kohlenmonoxid, Sauerstoff, brennbare Gaskonzentrationen, steuert den Bildschirm, Alarme, Bluetooth-Kommunikation,Datenspeicherung.
3. angepasstes Zubehör
Für die Instrumentsanierung, Reparatur von gebrauchten Detektoren, Entwicklung von Modulen für Gasdetektionsgeräte verwendet
VI. Anpassung der Sensorreichweite
H2S: 0-200 ppm
CO: 0-1999 ppm
O2: 0-30% VOL
LEL: 0-100% der LEL
