YJJ NO2-B43F 4-Elektroden-elektrochemischer Stickstoffdioxid-Sensor 0-20PPM für die Überwachung der Luftqualität

Produktbeschreibung:

YJJ NO2-B43F 4-Elektroden elektrochemischer Stickstoffdioxid-Sensor 0-20 PPM für Luftqualitätsmonitor

Eigenschaften:

I. Produktübersicht

Der NO2-B43F ist ein elektrochemischer ppb-präziser NO₂ (Stickstoffdioxid)-Sensor mit vier Elektroden aus der Alphasense Alpha B-Serie aus Großbritannien. Er wird üblicherweise auf dem Mainboard von Gasanalysatoren (wie dem MCX-MPCB1 Detektionsinstrumenten-Mainboard) installiert und benötigt eine Signalverarbeitungsschaltung zur Verstärkung des Stromsignals, AD-Erfassung, Temperaturkompensation und Umwandlung in eine Konzentrationsausgabe.

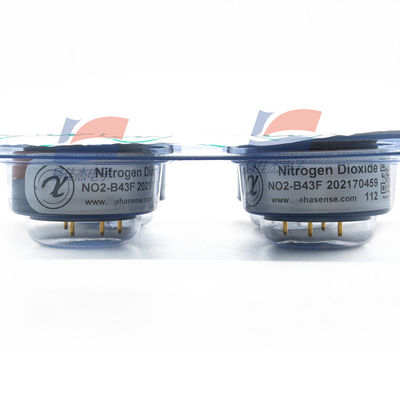

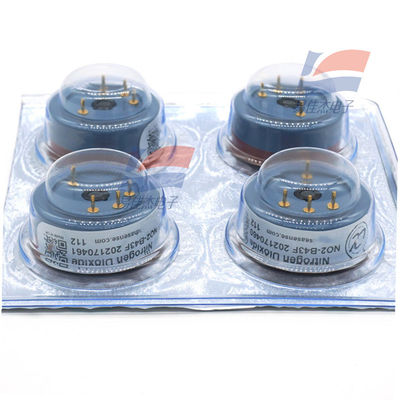

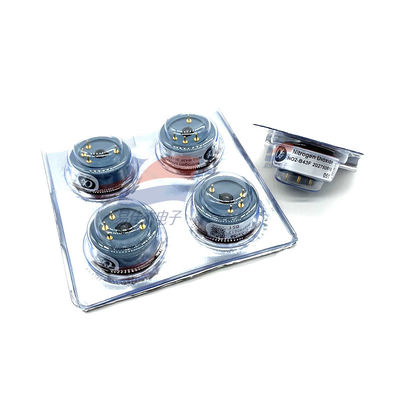

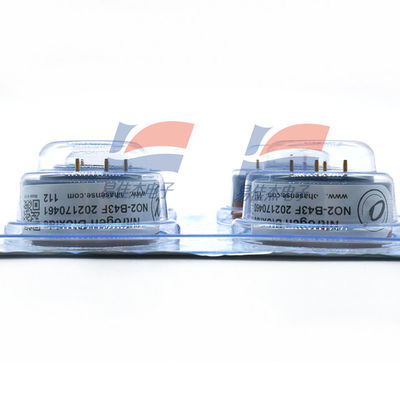

Sensoraussehen:

NO2-B43F Sensor

Das verbesserte Modell NO2-B43F-IST ist mit einer intelligenten Temperaturkompensationsplatine und einem Speicherchip ausgestattet, was eine Plug-and-Play-Kalibrierungsparameterlesung ermöglicht. Tabelle

Projekt Spezifikationsparameter

Zu detektierendes Zielgas: NO₂ (Stickstoffdioxid)

Messbereich: 0 - 20 ppm, unterstützt ppb-Auflösung auf ppb-Niveau (minimal 20 ppb)

Obergrenze der Überlasttoleranz: 50 ppm, kurzzeitige Stoßbelastung

Empfindlichkeit: -200 ~ -650 nA/ppm (Standardbedingung 2 ppm Stickstoffdioxid)

Empfohlener Lastwiderstand: 33 - 100Ω; vorzugsweise 33Ω Lastwiderstand wählen, um die Auflösung von ppb-Signalen bei niedrigen Konzentrationen zu gewährleisten

T90-Ansprechzeit: ≤ 80 s (0 - 2 ppm Gasschritt), Normalbedingungen< 60s

Nullpunktrauschen: entspricht ±2 ppb Konzentrationsschwankung

Linearer Fehler: 0 - 5 ppm Bereichsfehler ≤ ±0,5 ppb, ausgezeichnete Stabilität bei niedrigen Konzentrationen

Konstruierte Lebensdauer / Garantie: ≥ 24 Monate, offizielle zweijährige Garantiezeit

III. Umweltanpassungsparameter

Betriebstemperatur: -30℃ ~ +40℃

-20℃ Tieftemperatur: Empfindlichkeit behält 60% - 80% bei Normaltemperatur (20℃) bei

40℃ Hochtemperatur: Empfindlichkeit liegt im Standardwertbereich von 95% - 115%, Temperaturdrift ist kontrollierbar

Luftdruck: 80 - 120 kPa

Langzeit-Arbeitsfeuchtigkeit: 15% - 85% RH (keine Kondensation)

Lagerbedingungen: versiegelte Lagerung bei 3 - 20℃, Lagergültigkeit 6 Monate

IV. Entstörungs- (Kreuzempfindlichkeits-) Parameter

Integrierte dedizierte Ozonschutzschicht, Ozonadsorptionskapazität > 500 ppm·h, geringe Störung durch übliche atmosphärische Verunreinigungen ist extrem gering Tabelle

Störende Gase Testkonzentration Störempfindlichkeitsverhältnis

O₃ Ozon 2 ppm< 500 ppm・h Filterkapazität

NO Stickoxid 5 ppm< 5 %

SO₂ Schwefeldioxid 5 ppm< -3 %

CO Kohlenmonoxid 5 ppm< -3 %

H₂ Schwefelwasserstoff 5 ppm< -80 %

Wasserstoff, Ethylen, Ammoniak, Kohlendioxid Standard-Testkonzentration< 0,1%, fast keine Störung

V. Hardwareanforderungen für den Adapter für das Mainboard des Analysators (angeschlossen an das MCX-MPCB1 Mainboard)

1. Sensor-Pin-Definition (4 Elektroden-Pins)

Arbeitselektrode WE, Referenzelektrode RE, Zählelektrode CE, Hilfselektrode AE

2. Wesentliche Funktionen der Mainboard-Schaltung

Sensor-Bias-Spannungsregelung, Vier-Elektroden-Konstantpotenzialschaltung

I/V Strom-Spannungs-Wandlung (passend zu 33Ω Lastwiderstand)

Hochpräzise AD-Abtastung zur Erfassung schwacher nA-Stromsignale

Temperaturkompensationsalgorithmus zur Korrektur von Empfindlichkeitsdrift in hohen und niedrigen Temperaturumgebungen

Nullpunktkalibrierung, Bereichskalibrierung, Selbstprüfung des Nullpunkt-Drifts

Ausgabe des Konzentrationswerts, Alarm bei Grenzwertüberschreitung, Identifizierung von Sensorfehlern

3. Kompatible Geräte

Tragbares Multigas-Detektionsgerät (kompatibel mit der von Ihnen vorhandenen MCX-MPCB1 Mainboard-Ausrüstung)

Umweltluftüberwachungsgeräte, Tunnelgasüberwachung, Industrieabgas-Sender, atmosphärische Mikromessstation
