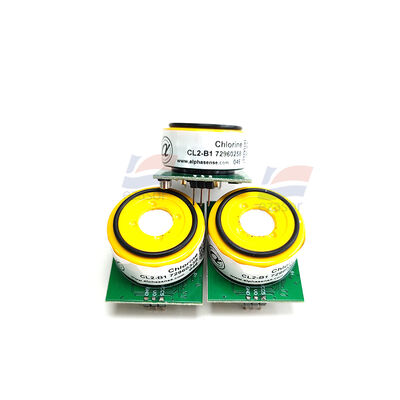

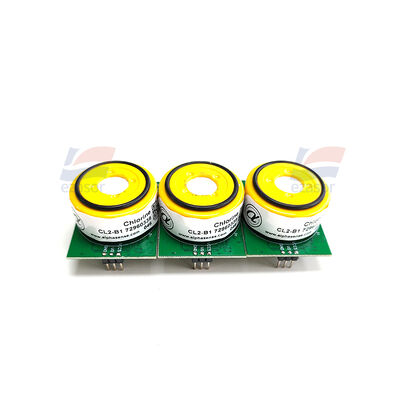

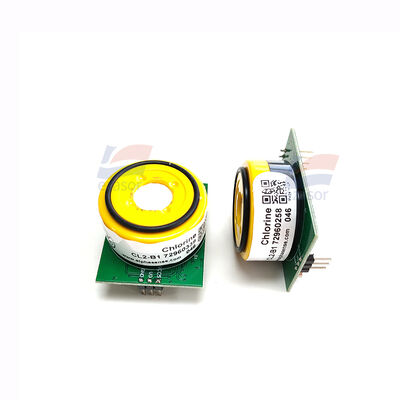

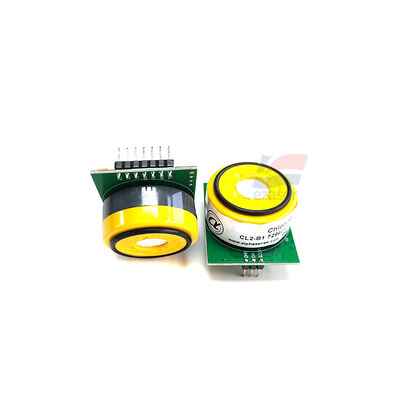

YJJ CL2-B1 Chlorgas-Sekundärentwicklungsmodul Elektrochemischer Sensor + Digitales Modul zur Signalkonditionierung

Beschreibung des Produkts:

YJJ CL2-B1 Chlorgas-Sekundärentwicklungsmodul Elektrochemischer Sensor + Digitales Modul zur Signalkonditionierung

Eigenschaften:

CL2-B1 Sekundärentwicklungsmodul für Chlorgas (CL2-B1 Elektrochemischer Sensor + Digitales Modul zur Signalkonditionierung)

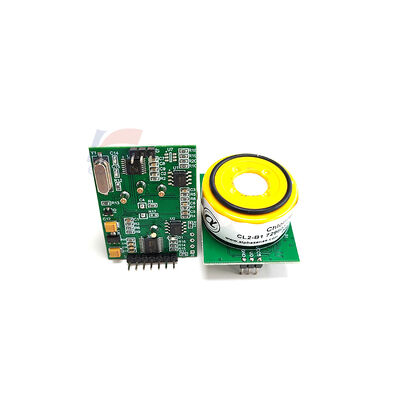

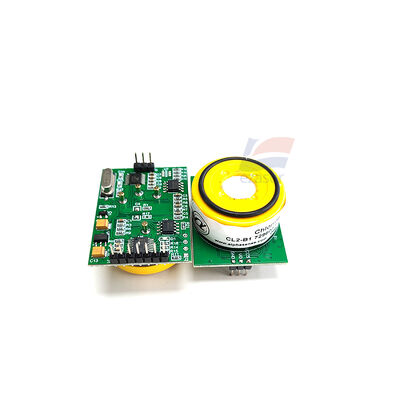

> Anmerkung: CL2-B1 ist der ursprüngliche elektrochemische nackte Sensor; ** Sekundärentwicklungsmodul = CL2-B1-Sensor + spezielle elektrochemische Bias-Konditionierungsschaltung + MCU-Signalverarbeitungsplatte**,Abschluss der Umstellung von I-V, Nullpunkt, Temperaturkompensation und Ausgabe von digitalen/analogen Signalen extern, direkt mit SPS, Mikrocontrollern, industriellen Steuerungssystemen verbunden,ohne selbst eine schwache Stromkonditionierung durchführen zu müssen

I. Grundparameter der Sensorkörper (Eingebettetes Modul CL2-B1)

♪ Gase gemessen ♪ Cl2 Chlorgas ♪

Meßprinzip. Drei-Elektroden elektrochemische Brennstoffzelle.

Meßbereich: 0 bis 20 ppm

Kurzfristige Überlastung 60 ppm (nicht für den langfristigen Gebrauch)

Empfindlichkeit -600 ~ -1150 nA/ppm

T90 Reaktionszeit

Auflösung: 0,02 ppm.

Das bedeutet, dass wir nicht mehr in der Lage sein werden, das zu tun.

Lebensdauer 24 Monate.

Arbeitsumgebung: -20 bis +50°C, 15 bis 90% Wärmefeuchtigkeit, keine Kondensation.

Kreuzinterferenz. NO2 signifikante positive Interferenz, SO2, keine schwache Interferenz.

II. Komplette elektrische Parameter des Sekundärentwicklungsmoduls (gemeinsame auf dem Markt verfügbare Spezifikationen für digitale Module)

Tabelle

♪ Stromversorgung ♪ DC 9-24V breiter Spannungsbereich ♪ typischer Stromverbrauch < 120mA ♪

Ein oder zwei Ausgänge. 1RS485 - Modbus - RTU (digital); 24-20mA analog.

4-20mA Mapping 4mA = 0ppm; 20mA = 20ppm

Angabe von RS485. Angabe von 9600-8N1; Adresse 1; Adresse und Baudrate können geändert werden.

Modul-Ausgabe-Daten. Chlorgaskonzentration (ppm), Sensortemperatur, Geräteszustand, Fehlerbitt.

Genauigkeit (ganze Maschine) ± 3% FS (einschließlich Sensor + Schaltfehler)

Update-Rate: 1Hz, konfigurierbar.

Protektion. Leiterplatte IP30, Sensorkammer IP40.

Größe ungefähr 85 x 55 x 35 mm (variiert leicht je nach Hersteller)

III. Schlüsselregister der Modbus-RTU (Schlüsselfokus für die Sekundärentwicklung)

Anmeldeadresse Funktion Datentyp Beschreibung

Klorgaskonzentration uint16 ursprünglicher Wert multipliziert mit 10, Beispiel: 125 → 12,5 ppm

0x0001 Modul Innentemperatur int16 multipliziert mit 10

0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0002 0x0003 0x0002 0x0002 0x0002 0x0002 0x000

0x0100 Adresse des Geräts uint16 1 - 247 (schreibbar)

0x0101 Baud-Rate-Einstellung uint16 0 = 9600, 1 = 19200...

Beispiel für das Lesen: Register 0x0000 gibt `00C8`, Dezimal 200 → 20,0 ppm (vollständige Skala) zurück.

IV. Pin-Definitionen (Standard-Fünf-Pin-Terminal)

VCC+ 9-24VDC.

2 GND Power Ground

3 485-A. Das ist ein sehr schönes Bild.

4 485 B.

5 4-20mA Ausgang

Wichtige Erwägungen für die sekundäre Entwicklung

1. Polarisationszeit**: Das Modul muss vor dem Einschalten 2-4 Stunden polarisiert sein, damit sich der elektrochemische Sensor stabilisiert.Neue Sensoren müssen vor der Kalibrierung mit Alphasense vollständig polarisiert sein..

2. Kondensationsgefahr**: Das Chlormodul darf keine Kondensation aufweisen; die Kondensation wird den elektrochemischen Elektrolyt direkt korrodieren und den Sensor dauerhaft beschädigen.Zusätzliche Trocknung und Filterung der Luftbahn erforderlich.

3. Interferenzgase**: Die Messung ist falsch hoch, wenn NO2 (Stickstoffdioxid) in der Umgebung vorhanden ist; die Software muss eine Kreuzkompensation durchführen.

4. Nullpunktkalibrierung**: Die Nullpunktkalibrierung muss durch die Einführung sauberer Nullluft abgeschlossen werden; in normaler Raumluft darf sie nicht zwangsweise auf Null gebracht werden.

5. IST-Version Differenzierung**: CL2-B1-IST (mit integriertem Speicher + Temperaturchip) kann die ursprünglichen Werkempfindlichkeitsparameter ablesen, wodurch die Kalibrierung vereinfacht wird;der gewöhnliche CL2-B1 verfügt nicht über einen IST-Chip und erfordert eine manuelle Aufzeichnung der Empfindlichkeit.

6. Verkabelung**: Für die RS485-Kommunikation wird empfohlen, abgeschirmtes verdrehtes Paar zu verwenden; der Belastungswiderstand von 4-20mA sollte ≤ 500Ω betragen.

Anwendungen

Chlorleckagen in Kläranlagen, Chemiewerkstätten, Abgase von Reinigungsmaschinen, Überwachung von Chlor in Rohrleitungen, Integration von PLC/DCS-Systemen.

Wenn Sie brauchen, kann ich Ihnen:

1. Füllen Sie die Modbus-Lese-Schreibanweisungen für das Modul aus;

2. Umwandlungsformel 4-20mA;

3. Vergleichstabelle des nackten CL2-B1-Sensors mit dem sekundären CL2-B1-Entwicklungsmodul.
