YJJ ZE03‑HF Wasserstofffluorid-Sensormodul 0‑10ppm HF UART‑TTL & Analogausgang

Produktbeschreibung:

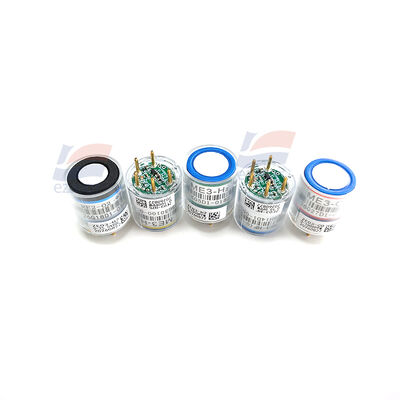

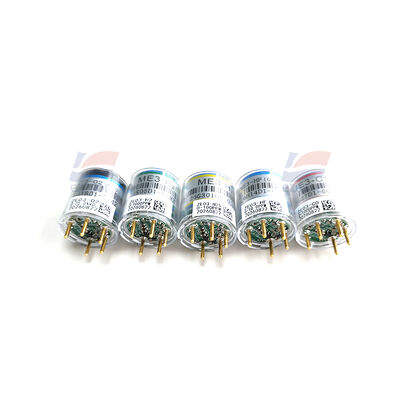

YJJ ZE03‑HF Fluorwasserstoff-Sensormodul 0‑10ppm HF UART‑TTL & Analogausgang

Merkmale:

Kerntechnische Parameter

| Artikel | Parameter |

| Messgas | HF (Fluorwasserstoff) |

| Messbereich | **0 - 10 ppm** |

| Auflösung | 0,1 ppm |

| T90-Ansprechzeit | ≤ 90 s

| Stromversorgung | DC 5V ± 0,1V, Betriebsstrom < 5mA

| Digitaler Ausgang | UART-TTL (3,3V Pegel); 9600-8-N-1; Aktive Berichterstattung / Frage-Antwort-Modus; Direkter Ausgang der ppm-Konzentration |

| Analogausgang VO | 0-3V lineare Spannungsausgabe, Konzentrations-Spannungs-Eins-zu-Eins-Korrespondenz |

| Temperaturkompensation | Integrierter Temperatursensor, Firmware führt automatisch eine Temperaturkompensation durch |

| Betriebsumgebung | -20 bis +50℃; 15-90% RH, **Kondensation strengstens verboten** Winsen Ele... |

| Lagerbedingungen | -20 bis 50℃, 30 - 70% RH |

| Erwartete Lebensdauer | 2 Jahre (in Luftumgebung)

| Abmessungen | Φ23,5 mm × 24,5 mm |

Pinbelegung (5 Pins, identisch mit den Standardpins der ZE03-Serie)

| Pin | Definition | Erklärung |

| --- | --- | --- |

| VCC | Stromversorgung | DC5V |

| GND | Strommasse | Gemeinsame Masse |

| TXD | Modul Übertragung | An den RX des Mikrocontrollers anschließen (3,3V Pegel, direkte Verbindung zu 5V IO verboten) |

| RXD | Modul Empfang | An den TX des Mikrocontrollers anschließen |

| VO | Analoger Spannungsausgang | 0-3V analoges Signal |

Ausgabeerklärung

1. UART-Serielle Schnittstelle (Bevorzugt) **: Gibt direkt die HF-Konzentration (eine Dezimalstelle), die Modultemperatur und den Fehlerstatus aus; unterstützt das Lesen von Befehlen und die Adressänderung. Pegel 3,3V, 5V Mikrocontroller müssen eine Pegelkonvertierung durchführen.

2. **Analoger VO-Ausgang**: 0-3V proportional zu 0-10ppm; Die Genauigkeit des Analogausgangs ist geringer als die der seriellen Schnittstelle, geeignet für einfache Erfassung.

Anwendungsszenarien

- Überwachung von HF-Leckagen in chemischen und Halbleiter-Ätzprozessen

- Detektion von toxischem HF-Gas in Metallurgie-, Galvanik- und Beizwerkstätten

- Feste Sender und tragbare Detektoren in der Abgasbehandlung und in Gefahrstofffabriken

- SPS, industrielle Steuergeräte und Sekundärentwicklungsintegration für Gasalarme
