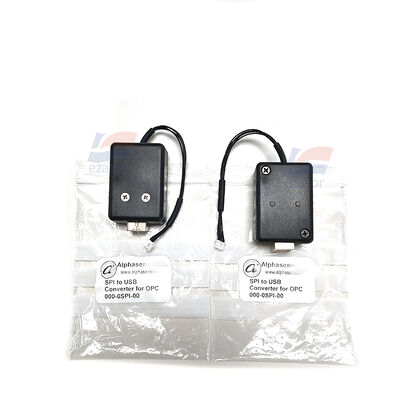

YJJ USB-SPI-Konvertermodul für Staubüberwachung und Labormessung OPC-N3

Beschreibung des Produkts:

YJJ USB-SPI-Wandlermodul für Staubüberwachung und Labormessung OPC-N3

Eigenschaften:

OPC-N3 optischer Partikelzähler (mit USB-SPI-Wandler)

Beschreibung des Parameters:

Prinzip: Laserlichtstreuende optische Partikelzähler; USB-SPI-Konverter realisiert die USB-SPI-Konvertierung auf der PC-Seite und liest die SPI-Daten direkt vom OPC-N3-Sensor ab

Kernparameter des OPC-N3-Sensors

Das Modell ist OPC-N3.

Detektionsprinzip Laserlichtstreuung Einzelpartikelzählung, Sicherheitslaser 1. Stufe

Partikelgrößenerkennungsbereich 0.35 - 40 μm (Sphärische äquivalente Partikelgröße)

Partikelgrößen-Kanäle 24 Partikelgrößen-Klassifizierungskanäle, Ausgabe-Partikelgrößenverteilung-Histogramm

Anzeigen von Feinstaub. PM1, PM2.5, PM4.25, PM10 Massenkonzentration

Maximale Massenkonzentration 2000 μg/m3

Maximale Partikelzählrate 10.000 Partikel pro Sekunde

Sampling-Durchflussrate: Gesamtdurchfluss von 5,5 L/min; Probendurchfluss von 220 ml/min.

Anschlussspannung. Gleichstrom 4,8 - 5,2 V (typisch 5 V).

Arbeitsstrom. Messmodus 175mA. Standby < 50mA.

Ein eingebauter Sensor, ein Kompensationssensor für innere Temperatur und Feuchtigkeit.

Native Kommunikationsoberfläche. SPI-Mode1 (3.3V Logik); Micro-USB; unterstützt Micro-SD-Lokales CSV-Speicher.

Arbeitstemperatur -10°C ~ +50°C

Arbeitsfeuchtigkeit: 0 bis 95%, keine Kondensation.

Körperliche Abmessungen 75 mm × 60 mm × 63,5 mm

Das Gewicht ist 105g.

Garantie 24 Monate

USB-SPI-Konverter (mit Adapter) Beschreibung

> Funktion: Computer-USB-Schnittstelle zu SPI, liest die SPI-Daten direkt aus dem OPC-N3 ab und eliminiert die Notwendigkeit der Entwicklung von MCU-Single-Chip

1Schnittstelle: USB2.0SPI-Signale: SCK, MOSI, MISO, CS, GND; SPI-Modus 1, der dem OPC-N3-Kommunikationszeitplan entspricht

2. IO-Level: 3,3 V Logik-Level, kompatibel mit der OPC-N3-SPI-Schnittstelle

3. Stromversorgung: OPC-N3 benötigt eine unabhängige 5V-Stromversorgung, **kann nicht durch den USB-SPI-Adapter angetrieben werden**, um zu vermeiden, dass eine unzureichende Stromversorgung abnormale Lüfter und Laser verursacht

4. Software: PC Host Computer liest Histogramm, PM Konzentration, Temperatur und Luftfeuchtigkeit

Hauptmerkmale

1. 24 Kanal Partikelgrößen-Graduierung, kann vollständige Partikelgrößenverteilung, nicht nur PM-Masswerte, können große Partikel wie Pollen erkennen

2. eingebaute Temperatur- und Luftfeuchtigkeitskompensation, geeignet für komplexe Außenumgebungen; unterstützt die Offline-Aufzeichnung mit SD-Karte

3In Kombination mit dem USB-SPI-Konverter sammelt der PC Daten direkt und führt schnelle Schema-Evaluierung und Labortests durch.

4. Industrielle Qualität, geeignet für stark verschmutzte Städte, Staub auf Baustellen, Überwachung der atmosphärischen Umwelt

Typische Anwendungsfälle

Überwachung der städtischen Luftqualität, Überwachung des Staubs auf Baustellen, Probenahme für die Atmosphäre, Überwachung von Pollen/Allergenen, Überwachung von Feinstaub in Industrieparks,UmweltbeobachtungsstationEntwicklung von Geräten zur Überwachung der Luftqualität in Innen- und Außenräumen
