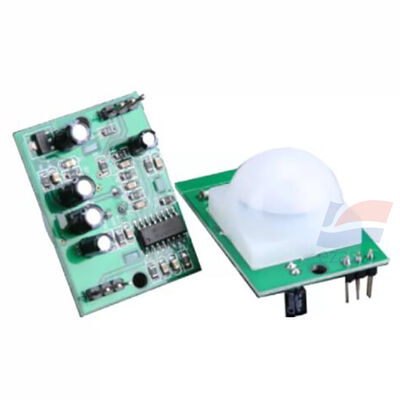

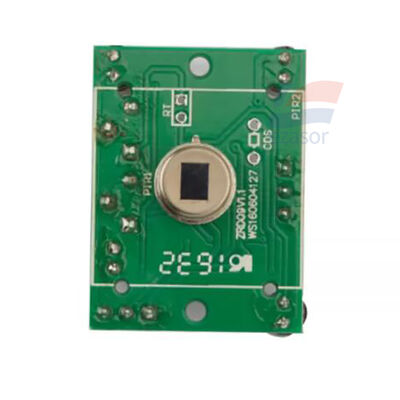

YJJ ZRD-09 Pyroelektrischer IR-Detektormodul 4~8m Erfassungsdistanz für Indoor-Bewegungserkennung von Menschen

YJJ ZRD-09 Pyroelektrischer IR-Detektormodul 4~8m Erfassungsdistanz für Indoor-Bewegungserkennung von Menschen
YJJ ZRD-09 Pyroelektrischer IR-Detektormodul 4~8m Erfassungsdistanz für Indoor-Bewegungserkennung von Menschen YJJ ZRD-09 Pyroelektrischer IR-Detektormodul 4~8m Erfassungsdistanz für Indoor-Bewegungserkennung von Menschen

Großes Bild :  YJJ ZRD-09 Pyroelektrischer IR-Detektormodul 4~8m Erfassungsdistanz für Indoor-Bewegungserkennung von Menschen

Produktdetails:
Herkunftsort: China
Markenname: YJJ
Modellnummer: ZRD-09
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: Verhandlungsfähig
Verpackung Informationen: Boxpaket
Lieferzeit: 5-8 Tage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, ,
Versorgungsmaterial-Fähigkeit: 2200

YJJ ZRD-09 Pyroelektrischer IR-Detektormodul 4~8m Erfassungsdistanz für Indoor-Bewegungserkennung von Menschen

Beschreibung
Entdeckungswellenlänge: 5 - 14 µm Induktionsabstand: 4-8m
Induktionswinkel: 100° Ausgangspegel: Hoher Pegel 3V
Verzögerungs-Zeit: 3 - 300 Sekunden Sperrzeit: Standardmäßig 4 Sekunden
Versorgungsspannung: DC 5V ~ 20V Statischer Strom: ≤ 65 μA bei 5 V
Hervorheben:

Pyroelektrischer IR-Detektormodul

,

Bewegungssensor für Menschen

,

Indoor-IR-Sensor 4~8m

Beschreibung des Produkts:

YJJ ZRD-09 Pyroelektrische Infrarot-PIR-Bewegungssensormodul 5~20V Breitspannung Verzögerungsverstellbar für menschliches Induktionslicht



Eigenschaften:

ZRD09 (ZRD-09) Thermopile Infrarot-PIR-Sensor Modul Parameter Beschreibung

Prinzip: Thermopile-Effekt, integriertes PIR-empfindliches Element + dedizierter Signalverarbeitungsschip + Fresnel-Linse, ** Analog-Level-Ausgang**, menschliche Bewegungserkennung, Breitspannungsversorgung,unterstützt zwei Auslösermodi, eingebaute lichtempfindliche Steuerung reservierte Schaltung, hauptsächlich für menschliche Erkennungsleuchten, Sicherheitsalarme verwendet

Kerndetektionsparameter

- Detektionswellenlänge: 5 bis 14 μm (menschliches Infrarotband)
- Sensorabstand: 4 bis 8 m (verstellbar, abhängig von der Fresnel-Linse)
- Sensorwinkel: 100° (durch eine Linse bestimmt)
- Ausgangsspannung: Hochspannung 3V, Niedrigspannung 0V
- Verzögerungszeit: 3 ~ 300s kontinuierlich einstellbar (Zeit für die Ausgabe nach dem Verlassen des Menschen)
- Sperrzeit: Standard 4s (4s nach dem Auslösen, um ein falsches Auslösen zu verhindern)
- Triggermodus: **Wiederholbarer Trigger / Nichtwiederholbarer Trigger (nach Pin-Konfiguration ausgewählt) **

Elektrische Parameter

- Versorgungsspannung: ** DC 5V ~ 20V** (Weitspannung)
- Statischer Strom: ≤ 65μA @ 5V, geringer Stromverbrauch
- Ausgabeart: Hohe und niedrige Ebenen (TTL-kompatibel)

Umwelt- und mechanische Parameter

- Betriebstemperatur: **-10°C ~ +70°C**
- Abmessungen: 32 × 24 × 24 mm
- Fresnel-Objektiv: Standarddurchmesser 23 mm
- Betriebsfeuchtigkeit: 15~90% RH (keine Kondensation)

Produktmerkmale

1Breiter Spannungsbereich von 5~20V, geeignet für Gleichspannungs- und Adapter-Szenarien
2. Zwei Auslösermodi sind verfügbar, die den logischen Anforderungen verschiedener Produkte entsprechen
3Die Verzögerungszeit kann eingestellt werden, geeignet für Szenarien wie Induktionsleuchten und automatische Schalter
4. reservierter lichtempfindlicher Steuerkreis (optional, kein lichtempfindlicher Widerstand wird in der Fabrik gelötet), der eine Nicht-Auslösung während des Tages und eine Nachweissensung nachts ermöglicht
5Integriertes Modul, mit Fresnel-Linse ausgestattet, direkt zum Einsatz zusammengebaut, Entwicklung einfach
6. Niedriger statischer Strom, der den Gesamtenergieverbrauch des Geräts verringert

Typische Anwendung

1- Leuchten für den menschlichen Körper, Schalter für den Körper, Korridorbeleuchtung
2- Infrarot-Einbruchsalarmgeräte, Sicherheitsgeräte zur Erkennung des menschlichen Körpers
3. Smart Home, IoT-Terminals für den menschlichen Körper
4Automatische Türen, automatische Ansteuerung von Haushaltsgeräten
5. Spielzeug mit menschlicher Körpererkennung, industrielle Automatisierung



Spezifikationen:

Versorgungsspannung Gleichstrom 5V ~ 20V
Statischer Strom ≤ 65μA @ 5V
Ausgabeart Hohe und niedrige Ebenen
Hochpass-Abschnittsfrequenz FHPF 00,4 Hz
Niedrigpass-Abschnittsfrequenz FLPF 7 Hz
