Produktdetails:
|
| Versorgungsspannung: | 5,0 ± 0,2 VDC | Arbeitsstrom: | ≤ 60mA |
|---|---|---|---|
| Ausgabeschnittstelle: | UART 5V TTL serieller Port | Physische Schnittstelle: | XH2.54 4-poliger Anschluss |
| Betriebstemperatur: | -10 °C ~ +50 °C | Betriebsfeuchtigkeit: | 15~90 % relative Luftfeuchtigkeit |
| Lagertemperatur: | 0~25°C | Abmessungen: | 24 × 20 × 16 mm |
| Hervorheben: | VOC-Luftqualitätssensor-Modul,Innenraumluftüberwachungssensor,Fahrzeugluftqualitätssensor |
||
Produktbeschreibung:

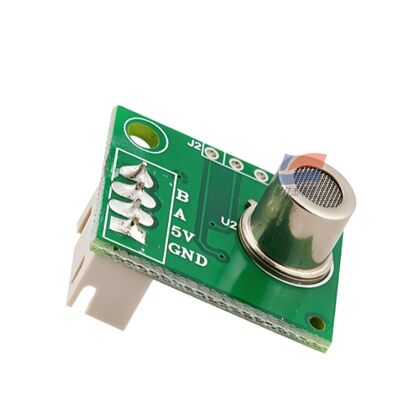

YJJ ZP16-MP905 VOC Luftqualitätssensor-Modul 0-10 mg/m³ für Innenraum- und Fahrzeugluftüberwachung
Merkmale:
ZP16-MP905 VOC Luftqualität Digitalmodul Parameterbeschreibung
Prinzip: **Halbleiter-Gassensor-Prinzip**, Kernkomponente MP905, ZP16 ist die digitale Konvertierungsplatine, die Signalaufbereitung + MCU-Algorithmus integriert, **UART-Digitalausgang**, fähig zur Erkennung verschiedener flüchtiger organischer Schadstoffe, Ausgabe des umfassenden Luftqualitätsindex (TVOC), was das 4-Pin XH2.54-Terminalmodul von Winsen Ele... ist
Erkennungsparameter
- Erkennungsobjekt: Formaldehyd, Benzol, Alkohol, Rauch, Ammoniak, Kohlenmonoxid, Duftstoffe, flüchtige Lacksubstanzen usw., verschiedene VOC-Verbundverschmutzungen
- Bereich: **0~10 mg/m³**
- Auflösung: **0,05 mg/m³**
- Aufheizzeit: 3 Minuten (Messwerte stabilisieren sich nach ausreichendem Aufheizen)
- Reaktionszeit: ≤60s
- Erholungszeit: ≤90s
Elektrische und Kommunikationsparameter
- Versorgungsspannung: **5,0 ± 0,2 VDC (kein Verpolungsschutz)**
- Arbeitsstrom: ≤60mA
- Ausgangsschnittstelle: **UART 5V TTL-Serienport**

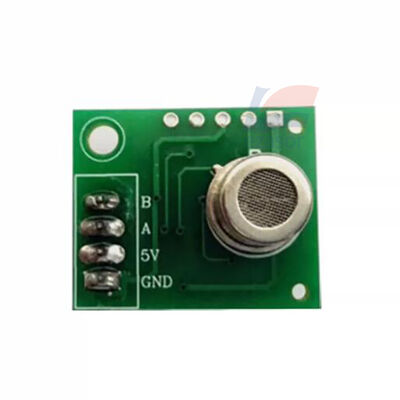

- Physikalische Schnittstelle: XH2.54 4P-Klemme, Pin-Definitionen: 5V, GND, A, B (A/B sind UART-Empfänger und -Sender)
- Baudrate: 9600, 8N1, aktive Datenübertragung
Umwelt- und mechanische Parameter
- Arbeitstemperatur: -10℃ ~ +50℃
- Luftfeuchtigkeit bei der Arbeit: 15~90% RH (keine Kondensation)
- Lagertemperatur: 0~25℃
- Abmessungen: 24 × 20 × 16 mm
- Erwartete Lebensdauer: 2 Jahre (saubere Luftumgebung)
Produktmerkmale
1. Halbleiter-MP905-Sensorkomponente, hochempfindlich gegenüber verschiedenen Gerüchen in Innenräumen und flüchtigen organischen Verbindungen.
2. Die digitale Platine ZP16 ist werkseitig kalibriert und gibt die Konzentration direkt aus, wodurch Kunden keine komplexen Kalibrierungs- und Signalverarbeitungsarbeiten durchführen müssen.
3. UART-Digitalausgang, direkt vom Mikrocontroller lesbar, was die Entwicklung vereinfacht.
4. Kompakte Größe mit Klemmenanschluss, erleichtert Montage und Schweißen.
5. Fähig zur Ausgabe der umfassenden Luftqualitätsklasse, verwendet für die Bewertung der Luftqualität in Innenräumen.
Typische Anwendung
1. Luftreiniger für Innenräume, Frischluftsysteme
2. Smart-Home-Luftqualitätssensoren, Haushaltsumweltmonitore
3. Überwachung von Luftgerüchen für Haushaltsgeräte wie Klimaanlagen und Luftbefeuchter
4. Geräte zur Überwachung von VOCs/Gerüchen in Büros, Hotels und Fahrzeuginnenräumen
5. IoT-Umweltüberwachungsterminals
Spezifikationen:
| Bereich | 0~10 mg/m³ |
| Auflösung | 0,05 mg/m³ |
| Aufheizzeit | 3 Minuten |
| Reaktionszeit | ≤60s |
| Erholungszeit | ≤90s |
![]()
