Produktdetails:
|
| Versorgungsspannung: | 2,2 V ~ 5,0 VDC | Statischer Stromverbrauch: | Niedriges Power -Design |
|---|---|---|---|
| Ausgangssignal: | TTL-Digitalpegelausgang | Sperrzeit: | 2.0s |
| Ausgangsverzögerung ONTIME: | 2~3600s | Entdeckungswellenlänge: | 8~14μm |
| Erfassungsbereich: | 2~10m | Triggerbedingung: | Menschliche Bewegung |
| Hervorheben: | digitaler PIR pyroelektrischer Sensor,Human Body Detector für Alarm,Einbruchalarmsystem Sensor |
||
Produktbeschreibung:

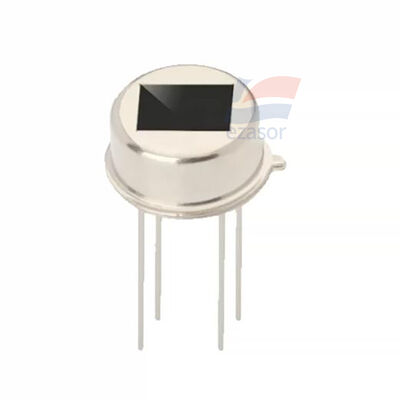

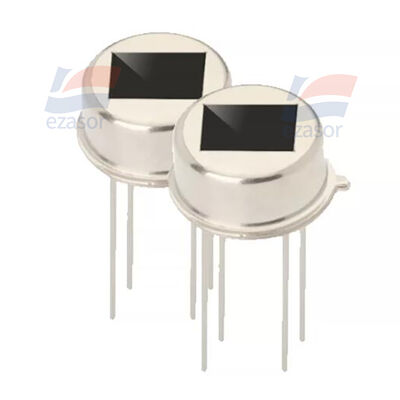

YJJ RDA224-F Digitaler PIR Pyroelektrischer IR-Sensor Menschlicher Körperdetektor für Einbruchalarmsysteme
Merkmale:
RDA224-F Digitaler thermolumineszenter Infrarot-PIR-Sensor
Parameterbeschreibung
Prinzip: Thermolumineszenzeffekt, ein integrierter Infrarot-Sensorelement für menschliche Körper, der **empfindliches Element + digitale Signalverarbeitungschip** kombiniert, gibt direkt digitale TTL-Pegel aus, kein externer Operationsverstärkerschaltkreis erforderlich, gepaart mit einer Fresnel-Linse zur Erkennung menschlicher Bewegungen
Kern elektrische Parameter
- Versorgungsspannung: **2,2 V ~ 5,0 VDC**
- Statischer Stromverbrauch: Niedrigstromdesign
- Ausgangssignal: **TTL-Digitalpegel-Ausgang (REL-Pin)**
- VOH ≥ 2,7 V, VOL ≤ 0,3 V (VDD = 3 V, IOH = 10 mA)
- Signalfilterung
- Hochpass-Grenzfrequenz FHPF: 0,4 Hz
- Tiefpass-Grenzfrequenz FLPF: 7 Hz
- Sperrzeit: 2,0 s (keine Reaktion auf neue Signale innerhalb von 2 Sekunden nach Auslösung, Falschauslöser-Schutz)
- Ausgangsverzögerung ONTIME: 2~3600 s, 16 nichtlineare einstellbare Pegel (die Verweilzeit der menschlichen Erfassung kann über den Pin konfiguriert werden)
- Erfassungswellenlänge: Menschliches Infrarot 8~14 μm
Erfassungsleistung (mit Fresnel-Linse)
- Erfassungsabstand: 2~10 m (abhängig von der Linsenauswahl)
- Erfassungswinkel: Bestimmt durch die Fresnel-Linse
- Auslösebedingung: Menschliche Bewegung, statische Menschen lösen nicht aus
- Eingangsarchitektur: Differenzielle Signalerfassung, unterdrückt Störungen durch langsame Änderungen der Umgebungstemperatur
Pin-Definitionen
1. VDD: Strom-Pluspol
2. GND: Strom-Masse
3. REL: Ausgangspin für menschliche Erfassungsauslösung (TTL)
4. ONTIME: Konfigurationspin für Verzögerungszeit
5. SENS: Empfindlichkeitsanpassungs-Pin
6. OEN: Aktivierungssteuerungs-Pin, kann den Sensorbetrieb umschalten
Produktmerkmale
1. Integrierte Integration, eingebauter hochpräziser ADC, differentielle Signaleingabe, starke Entstörungsfähigkeit
2. Direkter digitaler TTL-Ausgang, vereinfacht Peripherieschaltungen, Mikrocontroller kann direkt lesen
3. Sowohl Empfindlichkeit als auch Ausgangsverzögerungszeit können konfiguriert werden, geeignet für verschiedene Szenarien
4. Breite Spannungsversorgung, geringer Stromverbrauch, geeignet für batteriebetriebene Geräte
5. Eingebaute Filterung, unterdrückt Störquellen wie langsame Drift von Licht und Temperatur
Typische Anwendung
1. Lichter mit menschlicher Erfassung, Sensorschalter, Erkennung menschlicher Anwesenheit in Smart Homes
2. Sicherheitssysteme mit Infrarotalarm, Einbruchserkennung
3. Internet of Things (IoT)-Endgeräte, batteriebetriebene tragbare Geräte
4. Spielzeug mit menschlicher Erfassung, automatische Sensorsteuerung für Haushaltsgeräte
5. Erkennung menschlicher Körper in der industriellen Automatisierung
Spezifikationen:
| Versorgungsspannung | 2,2 V ~ 5,0 VDC |
| Statischer Stromverbrauch | Niedrigstromdesign |
| Ausgangssignal | TTL-Digitalpegel-Ausgang (REL-Pin) |
| Hochpass-Grenzfrequenz FHPF | 0,4 Hz |
| Tiefpass-Grenzfrequenz FLPF | 7 Hz |
![]()
