Produktdetails:
|
| Produktkategorie: | STRÖMUNGSMESSWERTGEBER | Typ: | Luftmassenmesser |
|---|---|---|---|
| Für: | Trockengas | Reichweite: | 0 bis 20 L/min |
| Hervorheben: | AWM5104VN,Massen-Luftmengenmesser-Venturi-Entwurf,SLPM-Luftmasse-Sensor |
||

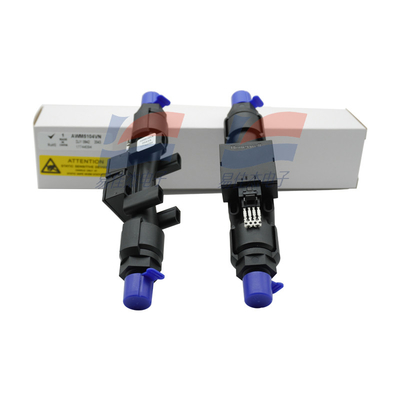

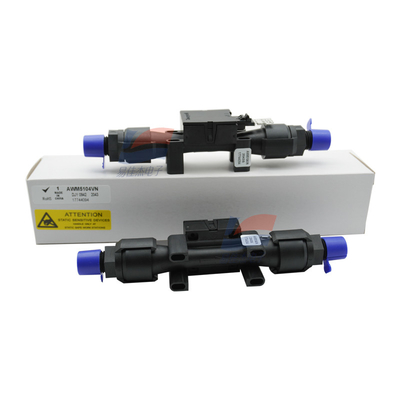

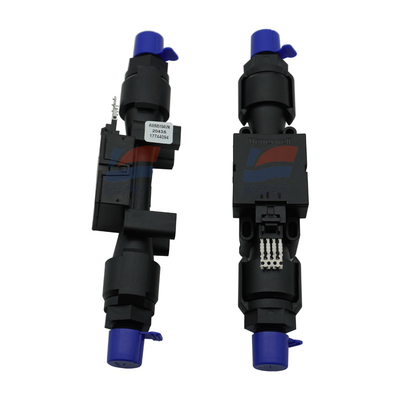

AWM5104VN Massenluftstromsensoren Venturi Design SLPM Hochluftmassensor
Eigenschaften:
1.Lineare Spannungsausgabe
2Venturi-Design
3Aktives Laserschneiden verbessert die Wechselfähigkeit
4. Getrennte Gaskalibrierung
Ar: Argon
N2: Stickstoff
CO2: Kohlendioxid
Robuste, vielseitige Packung
Die robuste Kunststoffverpackung ist so konzipiert, dass sie einem Druck von bis zu 50 psi standhält, und das kleine Sensorelement erlaubt einen Stoß von 100 g ohne Beeinträchtigung der Leistung.Der im Lieferumfang enthaltene, mit dem AMP kompatible Steckverbinder bietet eine zuverlässige Verbindung in anspruchsvollen Anwendungen.
An Bordesignal-Konditionierung
Jeder AWM5000-Sensor enthält Schaltkreise, die Verstärkung, Linearisierung, Temperaturkompensation und Gaskalibrierung durchführen.Abbildung 1 (Heizungskontrollkreis) und Abbildung 2 (Sensorbrückenkreis und Verstärkungslinearisierungskreis) illustrieren die eingebauten elektrischen Schaltkreise für die AWM5000-SerieEine lineare Leistung von 1 bis 5 VDC ist für alle Auflistungen unabhängig vom Durchflussbereich (5, 10, 15 oder 20 SLPM) oder des Kalibriergases (Stickstoff, Kohlendioxid, Stickoxid oder Argon) möglich.Alle Kalibrierungen werden durch aktives Laserschneiden durchgeführt.
Spezifikationsblatt
| Genauigkeit | 00,5% |
| Ausgangsspannung | 5 V |
| Arbeitsspannung der Stromversorgung | 8 V bis 15 V |
| Portgröße | 6.35 mm |
| Höchstbetriebstemperatur | + 70 °C |
| Mindestbetriebstemperatur | -20 °C |
| Einheitsgewicht | 86 g |
