YJJ LOX-02 Fluoreszierender Sauerstoffsensor 0-25% O2 ist Umweltwetterstationen

Beschreibung des Produkts:

YJJ LOX-02 Fluoreszierender Sauerstoffsensor 0-25% O2 ist Umweltwetterstationen

Eigenschaften:

Optische Fluoreszenzlöschmethode

Serie von Untermodellen:

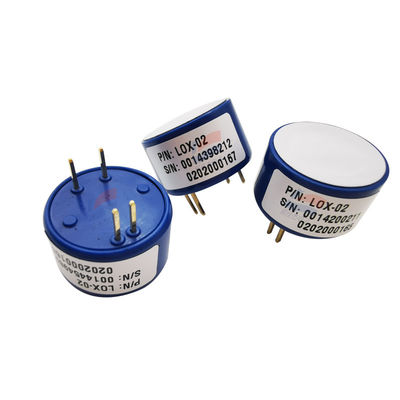

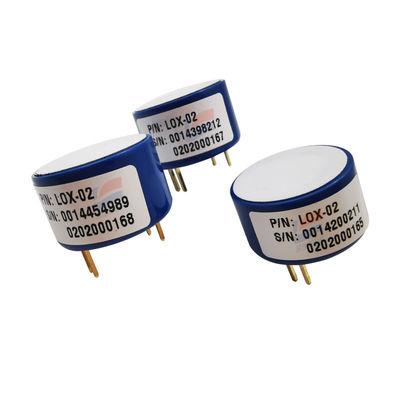

LOX-02: Diffusionsstandardmodell (PCB mit direktem Einsatz)

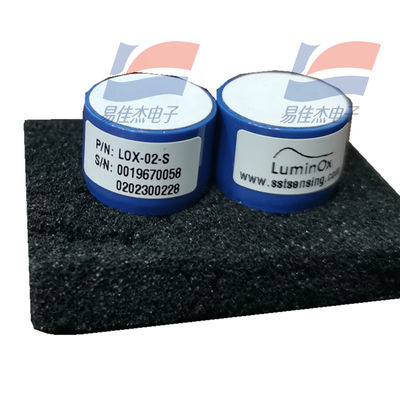

LOX-02-S: Modell mit niedrigem Stromverbrauch und langer Akkulaufzeit

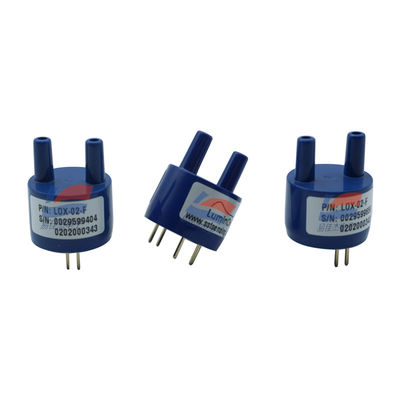

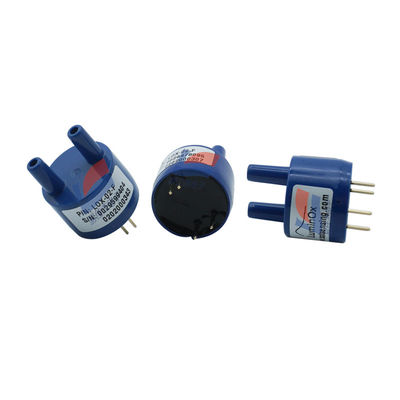

LOX-02-F: Modell für den Gasweg des Strömungstyps, geeignet für Rohre / biologische Fermentation

II. Kernparameter für die Messleistung

Sauerstoffbereich

Volumenkonzentration: 0 bis 25% O2

Sauerstoffpartialdruck ppO2: 0 - 300 mbar

Genauigkeit und Auflösung

ppO2 Vollgrößenbereichsgenauigkeit: < 2% FS

O2-Konzentrationslösung: 0,01% O2

ppO2-Auflösung: 0,1 mbar

Eingebettete Luftdruckmessung: Genauigkeit ±5 mbar, Auflösung 1 mbar

Eingebaute Temperaturleistung: nur Anzeige, Auflösung 0,1°C

O2-Prozentsatzgenauigkeit: berechnet durch Kombination von Sauerstoffparzdruck + Luftdruckgenauigkeit

Antwortgeschwindigkeit

Typische T90-Antwortzeit: < 30 s (bei Normaltemperatur und -druck)

Vorwärmzeit: < 60 s

Standardprobenzeit: 1 Hz (1 Mal/Sekunde) Lebensdauer

Dauer des Betriebs: > 5 Jahre, keine häufige Kalibrierung erforderlich

III. Elektrische Parameter

Stromversorgungsspannung: 4,5 - 5,5 VDC (typisch 5 V)

Betriebsstrom:

Kontinuierliche Probenahme (1 Hz): < 7,5 mA

Höchstmomentanschlag: < 20 mA

Ausgang des Signals: 3.3V TTL-Level UART/RS232, kompatibel mit 5V-Mikrocontrollern, keine Notwendigkeit für die Op-Amp-Konditionierung, direkte Verbindung zur MCU

Pins: 4 vergoldete Pins, Standard-PCB-Pads mit einem Abstand von 2,54 mm

IV. Spezifikationen für Umwelttoleranzen Temperatur

Betriebstemperatur: -30°C +60°C

Aufbewahrungstemperatur: -30°C +60°C

Luftfeuchtigkeit: 099% RH (Kondensation ist verboten, da sie die Leuchtstofffolie kontaminieren kann)

Umgebungsdruck: 500-1200 mbar

Erfüllung von RoHS, REACH, keine schädlichen Stoffe, bleifrei, Quecksilberfrei

V. Mechanische Abmessungen

Form: zylindrisch

Höchstdurchmesser: 20 mm

Höhe: 12,5 mm

Montagemethode: Schweißen der PCB-Steckdose, kein Wasserwaschen der gesamten Maschine (der Leuchtstofffilm fürchtet Lösungsmittelerosion)

VI. Hauptvorteile des Erzeugnisses

Das optische Prinzip hat kein Elektrolyt, es wird nicht austrocknen, undichten oder korrodieren, und das Wartungsvolumen ist im Vergleich zu elektrochemischen Sauerstoffsensoren extrem gering

Fabrikvorkalibrierung, bereit für den Einsatz an der Maschine, Kalibrierung alle 6 bis 12 Monate in normalen Szenarien

Niedriger Stromverbrauch, geeignet für tragbare Geräte, batteriebetriebene Überwachungsterminals

Eingebettete Doppelkompensation für Temperatur und Druck, automatische Korrektur von Sauerstoffkonzentrationsfehlern aufgrund von Höhe und Temperatur

Widerstandsfähig gegen CO2- und schwache saure Gasinterferenzen, geeignet für Schornsteine, Gewächshäuser, Fermentation und geschlossene Kabinen

VII. Typische Anwendungsfälle

Umweltwetterstation, Überwachung der Luftqualität in Innenräumen, Inkubations- / landwirtschaftliches Gewächshaus, industrieller Inertenschutz, Verdichtungskessel, tragbares Atemschutzgerät,biologische Fermentation im Labor, geschlossene Lagerung, Warnung vor Sauerstoffmangel bei Brand, medizinische Sauerstoffkonzentrationsüberwachung
