AWM3150V Luftstromsensor 50 mW Stromverbrauch und 3,0 msec Maximale Reaktionszeit für Industrie

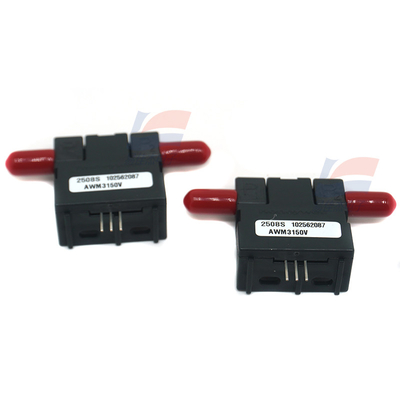

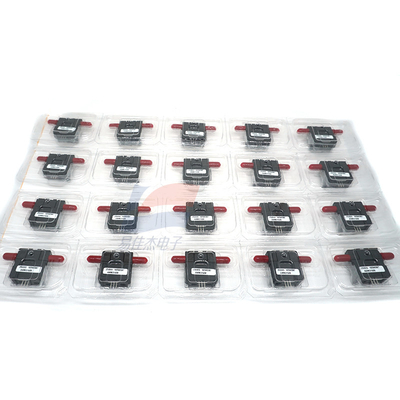

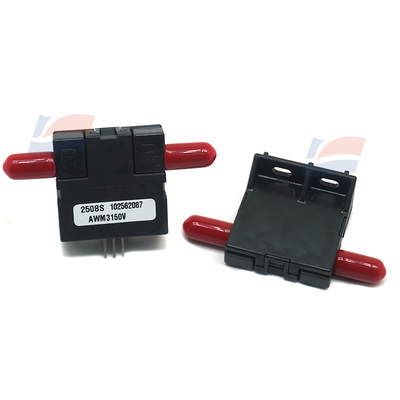

AWM3150V Luftstromsensor

Allgemeine Informationen:

Die Massenluftstromsensoren der AWM3000-Serie basieren auf der Theorie, dass Luftströme, die über die Oberfläche eines Sensorelements geleitet werden, eine Wärmeübertragung verursachen.Die Ausgangsspannung variiert proportional zur Masse der Luft oder anderer Gase, die durch die Ein- und Auslassöffnungen eines Sensors fließen. Stromsenke/Stromquelle. Maximale Nennstrommengen sind 10 mA Sinking und 20 mA Sourcing, geregelt durch einen LM224 Betriebsverstärker in der letzten Stufe des Instrumentenverstärkers.

Medienkontamination:

Die durch den Sensor fließenden Medien sollten frei von kondensierender Feuchtigkeit und Partikelverunreinigungen sein.Ein kostengünstiger 5-Mikron-Filter vor dem Sensor reduziert das Schadensrisiko durch Schadstoffe erheblich.

Reinigung:

Bei der Reinigung können bestimmte Lösungsmittel das Epoxid angreifen, mit dem die Splitterröhren an das keramische Substrat versiegelt werden.

SOL DERING Anweisungen:

Bitte beachten Sie: Der Sensor sollte vor dem Lötvorgang fest an der gedruckten Schaltplatte d befestigt sein.) Durchmesser Spitze. und Temperatur bei 400 °C [750 °F]. Halten Sie die Spitze auf dem Spitze für maximal 5 Sekunden auf dem Kernlöder und die Handschleife [4 ein nach dem Löden. Wellenlöden: Lötemperatur bei 250 °C 80 °F) maximal.Laufgurt mit einem Mindestwert von 1Der Abdeckrohr endet beim Reinigen.
