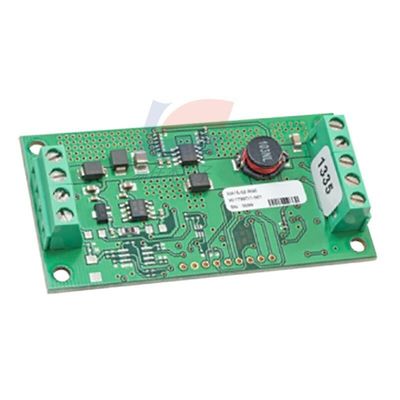

YJJ OXY-LC-A25-455 OXY-LC-485 Sauerstoffsensor-Schnittstellenkarte zur Messung des Luftdrucks

Beschreibung des Produkts:

OXY-LC-A25-455 OXY-LC-485 Sauerstoffsensor Schnittstellenbrett wird zur Messung des Luftdrucks verwendet

Eigenschaften:

Er stellt die notwendige Elektronik zur Verfügung

Kontrollbereich der SST­Zirkoniumdioxid (ZrO2)

Sensoren

 Ein eingebauter Drucksensor für den barometrischen Druck

Entschädigung

 Schnittstellen mit Schraubendecken für eine einfache Verkabelung mit

Umspannung und vorübergehende Überspannung

Vorteile

Adaptive Softwarefilterung liefert einen schnellen Sensor

Reaktion in Verbindung mit einer stabilen Sauerstoffleistung

Lineare Ausgabe mit hoher Genauigkeit

Technische Spezifikation

Versorgungsspannung

RS485-Variante: 8V28VDC

Analogvarianten: 20°28VDC

Versorgungsstrom 600mA max. bei 24VDC

1.2A max. bei 12VDC

Digitale Ausgabe RS485 (Modbus RTU)

oder PWM

Analog-Ausgang 4 ∼ 20 mA; Belastung 600Ω max.

oder 0 ̊10 VdC; Last 10 kΩ min

Temperaturgrenzwerte

Aufbewahrung: -40°C bis +85°C

Betriebszeit: -30 °C bis +70 °C

Grenzwerte für den Betriebsdruck1 2601260mbar absolut

1) Sensor und Schnittstelle für eine korrekte Kompensation des Luftdrucks.

2) Ein längerer Betrieb unter 0,1% O2 kann das Sensorelement beschädigen.

3) Die angegebene Genauigkeit der analogen Ausgangsvarianten gilt, wenn sie mit dem Standardkalibrierwert kalibriert wird.

Die angegebene Genauigkeit gilt bei Kalibrierung mit dem Standardgehalt 20,7% O2 im Bereich von 0,1 bis 25% O2.

Über 25% O2 sollten die Schnittstelle und der Sensor mit zertifiziertem Gas auf den vollen Maßstab des erforderlichen Bereichs kalibriert werden.

Sauerstoffbereich (Analogleistung) 0,12­25% O2

oder 0,12 ∼100% O2

Sauerstoffbereich (Modbus RTU) 0,12 ∼100% O2

Genauigkeit nach Kalibrierung3 0,5% O2

Wiederholbarkeit nach Kalibrierung 0,5% O2

Ausgangsresolution 0,01% O2

Reaktionszeit (Schritt 10~90%)

Schnellreaktionssensor angeschlossen: 4 s

Standardreaktionssensor angeschlossen: 15 s

Anfängliche Aufwärmzeit (bis zu stabiler Leistung) 5~10 Minuten

Ausgangs-Inaktivitäts-Startverzögerung (Heizung aufwärmen)

Von ausgeschaltet auf eingeschaltet: 60er Jahre

Vom Standby- zum ON-Modus (nur RS485): 20 s

Hersteller: SST Sensing
Typ des Produkts: Drucksensor-Entwicklungswerkzeuge RoHS:
Produkt: Sensor-Schnittstellen-Boards
Typ: Sauerstoffsensor
Evaluierungsmittel: Barometerdruck
Betriebsspannung der Stromversorgung: 8 bis 28 V
Marke: SST Sensing
Beschreibung/Funktion: Oxygensensor-Schnittstellenbrett
Schnittstellentyp: RS485
Höchstbetriebstemperatur: + 70 °C
Mindestbetriebstemperatur: - 30 °C
Typ des Produkts: Drucksensoren-Entwicklungswerkzeuge 1
Unterkategorie: Entwicklungsinstrumente
Teilnummer Alias: M-OXY-LC-A25-455
Einheitsgewicht: 46,164 g

Spezifikationen:
