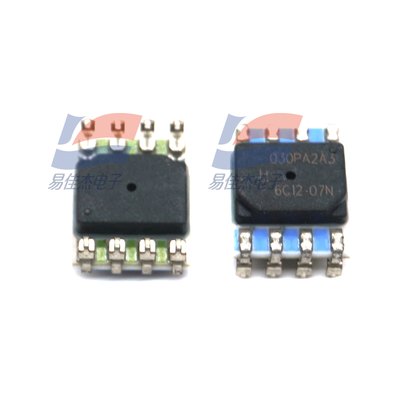

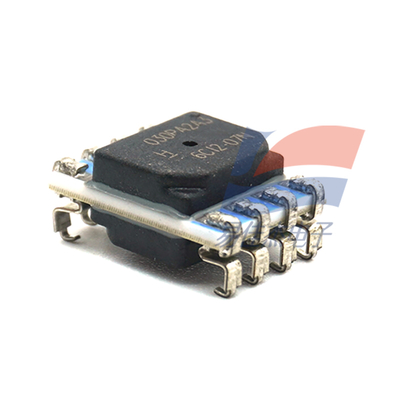

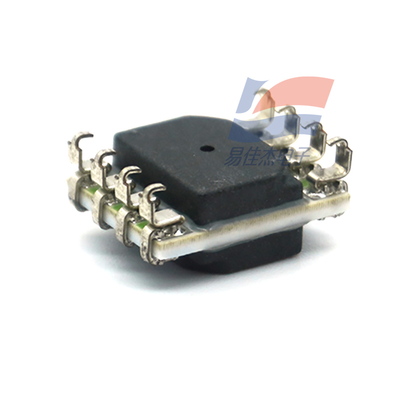

YJJ HSCMRRN001ND2A3 Mikro-Druck-HSC-Hochpräzisions-Silizium-Keramik-Drucksensor 1 in H2O für medizinische Zwecke

Produktbeschreibung:

YJJ HSCMRRN001ND2A3 Mikro-Druck HSC Hochpräzisions-Silizium-Keramik-Drucksensor 1 in H2O für medizinische Zwecke

Eigenschaften:

Die HSC (hochpräzise Silizium-Keramik)-Serie der TruStability-Mikrodruckprodukte zeichnet sich durch hohe Empfindlichkeit und hohe Überdruck- und Berstdruckeigenschaften aus - diese drei Leistungsmerkmale sind selten im selben Produkt zu finden. Diese Technologie kann den Sensor schützen, ohne seine Fähigkeit zu beeinträchtigen, extrem kleine Druckänderungen zu erfassen, und kann auch den Einfluss einiger Umweltfaktoren (wie Temperatur, Feuchtigkeit usw.) überwinden, um die Haltbarkeit zu erhalten. Spezifikationsparameter

I. Produkteinführung

Das TruStability-Mikrodruckprodukt der HSC (hochpräzise Silizium-Keramik)-Serie zeichnet sich durch hohe Empfindlichkeit und hohe Überdruck- und Berstdruckeigenschaften aus - diese drei Leistungsmerkmale sind selten im selben Produkt zu finden. Diese Technologie kann den Sensor schützen, ohne die Empfindlichkeit extrem kleiner Druckänderungen zu beeinträchtigen, und kann auch den Einfluss einiger Umweltfaktoren (wie Temperatur, Feuchtigkeit usw.) überwinden, um die Haltbarkeit zu erhalten.

Nach langfristigem oder extremem Temperatureinsatz des TruStability-Mikrodrucksensors ist die Leistung immer noch besser als bei allen ähnlichen Sensorprodukten der Branche in Bezug auf die Stabilität. Diese Serie kann die Systemkalibrierungsanforderungen minimieren, die Systemleistung optimieren und die Service- oder Austauschvorgaben während der Lebensdauer des Sensors reduzieren, wodurch der normale Betrieb des Systems effektiv unterstützt wird. Für Drucksensoren ist es sehr schwierig, eine hohe Stabilität im erforderlichen Mikrodruckbereich aufrechtzuerhalten. Normalerweise sind Drucksensoren anfällig für Schäden unter Hochdruckbedingungen, wenn sie in Mikrodruckanwendungen eingesetzt werden. Der TruStability-Mikrodrucksensor verwendet die patentierte Technologie von Honeywell, die eine branchenführende Stabilität auch unter Überdruckbedingungen aufrechterhalten kann.

Diese neue Sensorserie kann den Druck innerhalb des angegebenen Mikrodruckbereichs im vollen Messbereich (±2,5 mbar bis ±40 mbar [±1 inH2O bis ±30 inH2O]) erfassen und einen digitalen oder analogen Ausgang erzielen, der viele industrielle und medizinische Anwendungen unterstützt:

Industrielle HLK-Anwendungen (Heizung, Lüftung und Klimatisierung): einschließlich VAV-Regelsysteme (variable Luftmenge), statischer Kanalüberdruck, HLK-Filterverstopfungserkennung, HLK-Transmitter und Raumluftqualität. Medizinische Anwendungen: einschließlich Beatmungsgeräte, Anästhesiegeräte, Spirometer, Vernebler und die Steuerung des Innendrucks in Krankenhäusern.

Honeywell bietet den branchenführenden Gesamtfehlerbereich (TEB), der der umfassendste, präziseste und aussagekräftigste Messindikator ist. Er gewährleistet die Genauigkeit des Sensors im Temperaturbereich von 0 °C bis 50 °C oder -20 °C bis 85 °C und kompensiert Systemfehler. Daher können Kunden den Sensor schnell und einfach in Anwendungen einsetzen, ohne den Gesamtfehler durch Summierung einzelner Fehler berechnen zu müssen. Der Gesamtfehlerbereich der HSC-Serie beträgt ±1 %FSS. Der Gesamtfehlerbereich ermöglicht es den Kunden nicht nur, die Notwendigkeit individueller Sensortests und -kalibrierungen zu eliminieren, die Fertigungszeit und den Prozess zu verbessern, die Systemgenauigkeit und -qualität sicherzustellen und die Systemverfügbarkeit zu optimieren, sondern gewährleistet auch eine hervorragende Austauschbarkeit (in Bezug auf die Genauigkeit, wodurch die Änderungen zwischen den Geräten minimiert werden).

Merkmale von Drucksensoren vom Typ TruStability-Mikrodruck:

Branchenführende Genauigkeit, bis zu ±0,25 % FSS BFSL (Full-Scale Best-Fit Straight Line), wodurch die Softwareanforderungen zur Korrektur von Systemfehlern reduziert, die Systemdesignzeit minimiert, die Systemgenauigkeit und die Gewährleistungsanforderungen unterstützt und die Systemverfügbarkeit optimiert werden.

Hohe Berstdruckeigenschaften, bis zu 415 inH2O (1034 mbar) oder mehr, wodurch der Sensor eine hohe Empfindlichkeit bei verschiedenen Umweltveränderungen beibehält, extrem kleine Druckänderungen messen kann und der Designprozess für Kunden vereinfacht wird.

Hoher Arbeitsdruckbereich, bis zu 135 inH2O (336 mbar) oder mehr, wodurch Sensoren mit extrem niedrigem Druck kontinuierlich und effektiv innerhalb des Kalibrierungsdruckbereichs arbeiten können.

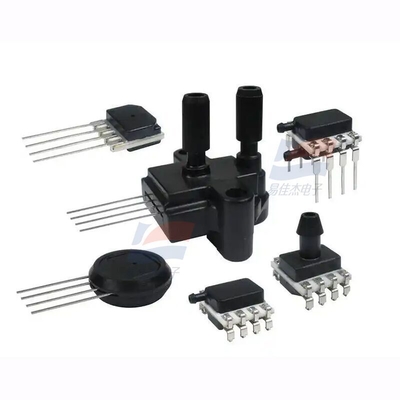

Modulares und flexibles Design mit verschiedenen Gehäusearten (auch mit branchenführender Stabilität), Druckanschlüssen und optionalen Komponenten, wodurch die Anwendungsintegration von Geräteherstellern vereinfacht wird.

On-Board-Signalverarbeitung, wodurch Leiterplatten keine Montage von Signalverarbeitungskomponenten benötigen, wodurch Kosten gesenkt und der Produktionsprozess für Kunden vereinfacht wird. Die Flexibilität der Installationsrichtung ermöglicht es Kunden, den Sensor an der optimalen Stelle innerhalb des Systems zu positionieren, wodurch die Auswirkungen von Positionsabweichungen reduziert und die Flexibilität in der Anwendung erhöht werden.

Vibrationsunempfindlichkeit reduziert die Empfindlichkeit gegenüber spezifischen Anwendungsvibrationen während Druckänderungen, wodurch der Fehler in den Druckmesswerten minimiert wird.

Integrierte Verstärkung, Kompensation und Kalibrierung ermöglichen es den Leiterplatten der Benutzer, ohne zusätzliche Signalverarbeitungskomponenten zu arbeiten, wodurch die Größe der Leiterplatte reduziert und Kosten im Zusammenhang mit Komponenten (wie Einkauf, Inventar, Montage usw.) gespart werden.

Die interne Diagnosefunktion erhöht die Systemzuverlässigkeit.

Extrem geringer Stromverbrauch von weniger als 10 mW (typischer Wert) reduziert den Energieverbrauch, verlängert die Batterielebensdauer und verbessert die Energieeffizienz.

14-Bit-Digitalausgang kompatibel mit I2C oder SPI (mindestens 12-Bit-Druckauflösung), wodurch die Leistung verbessert wird, indem Konvertierungsanforderungen reduziert und direkt mit Mikroprozessoren oder Mikrocontrollern interagiert wird.

Es bietet auch einen analogen Ausgang.

Miniaturgehäuse 10 mm x 10 mm [0,39 Zoll x 0,39 Zoll], mit einer sehr geringen Gehäusegröße im Vergleich zu auf Leiterplatten montierten Drucksensoren, wodurch weniger Platz auf der Leiterplatte beansprucht und die Platzierung auf dicht bestückten Leiterplatten oder kleinen Geräten erleichtert wird.

Kundenspezifische Kalibrierung verfügbar: Ermöglicht es Leiterplatten, ohne zusätzliche Signalverarbeitungskomponenten zu arbeiten, wodurch die Größe der Leiterplatte reduziert und Kosten im Zusammenhang mit Komponenten (wie Einkauf, Inventar, Montage usw.) gespart werden.

Ratio-Analogausgang; bietet auch einen 14-Bit-Digitalausgang, der mit I2C oder SPI kompatibel ist (mindestens 12-Bit-Druckauflösung).

Konform mit RoHS-Standards

Mehrere globale Patente geschützt

Diese Sensorserie erweitert die Niederdruck-Drucksensorproduktlinie in TruStability, die 2009 (60 mbar bis 10 bar [1 psi bis 150 psi]) und die nicht kompensierte/nicht verstärkte Drucksensorproduktlinie, die im Juli 2011 (60 mbar bis 10 bar [1 psi bis 150 psi]) veröffentlicht wurde.

Potenzielle Anwendungsbereiche

Medizinisch:

● Beatmungsgeräte

● Blutanalysegerät

● Dialysegeräte

● Sauerstoffgenerator

● Respirator

● Schlafapnoe-Gerät

● Anästhesiegerät

● Lungenfunktionsmessgerät

● Vernebler

● Steuerung des Innendrucks in Krankenhäusern

Industriell:

● VAV-Regelsystem (Variable Air Volume)

● Statischer Kanalüberdruck

● Gasdurchflussinstrument

● Gasdurchflussmonitor

● Gaschromatograph

● Pneumatischer Regler

● Barometer

● Durchflusskalibrierungsinstrument

● Biowissenschaften

● HLK-Filterverstopfungserkennung (Heizung, Lüftung und Klimatisierung)

● HLK-Transmitter

● Raumluftqualität

Spezifikationen:
