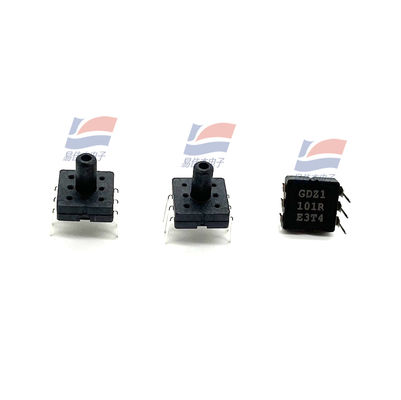

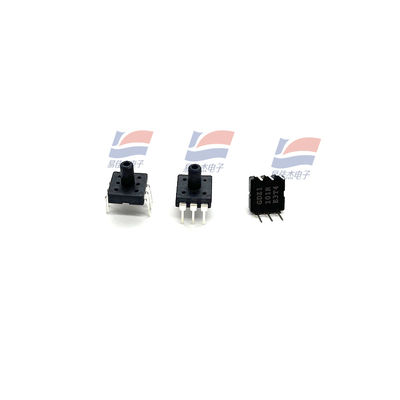

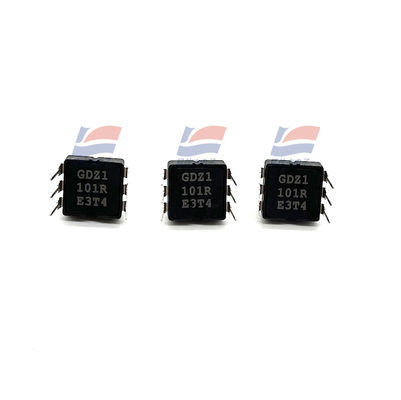

YJJ XGZP701DB1R Drucksensor DIP-Gehäuse MEMS Pneumatischer Hydraulischer Druck 700KPa1 Unterdruck Vakuum

Produktbeschreibung:

YJJ XGZP701DB1R Drucksensor DIP-Gehäuse MEMS Pneumatischer Hydraulikdruck 700KPa1 Unterdruck Vakuum

Eigenschaften:

Die XGZP-Serie ist ein Drucksensor, der für biomedizinische, meteorologische und andere Bereiche geeignet ist. Der Kern ist ein Drucksensorchip, der mit MEMS-Technologie verarbeitet wird. Der Drucksensorchip besteht aus einer elastischen Folie und vier Widerständen, die auf der Folie integriert sind. Die vier Varistoren bilden die Whitstone-Brückenstruktur, die ein Spannungsausgangssignal erzeugt, das proportional zum angelegten Druck ist, wenn es auf die elastische Folie angewendet wird.

Produktmerkmale:

Messbereich -100 kPa ~ 20 kPa...700 kPa

MEMS-Technologie

Relativdruckform

SOP- oder DIP-Gehäuse

Geeignet für nicht korrosive Gase oder Flüssigkeiten

Betriebstemperaturbereich: -40 °C ~ +125 °C

Chip-Rückseitenhohlraum wird unter Druck gesetzt

Pin-Ausrichtung ist optional

Anwendung:

Elektronisches Blutdruckmessgerät, Sauerstoffgenerator, Alkoholtester, Monitor und andere medizinische Bereiche

Reifendruckmessgerät, MAP-Sensor und andere Automobilelektronik

Massagegerät, Massagestuhl, Luftkissenbett und andere Sport- und Fitnessgeräte

Waschmaschinen, Biermaschinen, Kaffeemaschinen, Notlichter, Staubsauger, pneumatische Komponenten und andere Bereiche

Strukturleistung:

Druckempfindlicher Chip: Silizium

N Draht: Golddraht

N Gehäuse: PPS-Material

N Pin: kupferversilbert

N Nettogewicht: ca. 1 g

Elektrische Leistung:

N Stromversorgung: ≤10 V DC oder ≤ 2,0 mA DC

N Eingangsimpedanz: 4 k Ω ~ 6 k Ω

N Ausgangsimpedanz: 4 k Ω ~ 6 k Ω

N Isolationswiderstand: 100 m Ω, 100 VDC

N zulässige Überlast:

0 ~ 20 kPa...200 kPa: 2-facher Vollausschlag

0 ~ 500 kPa...700 kPa: 1,5-facher Vollausschlag

Grundbedingungen:

N Messmedium: Luft

N Mediumtemperatur: (25±1) °C

N Umgebungstemperatur: (25±1) °C

N Vibration: 0,1 g (1 m/s2) Max

Feuchtigkeit: (50%±10%) RH

N Quelle: (5±

Spezifikationen:
