G12180-003A Infrarot-Fotoelektrische Sensor (InGaAs PIN-Fotodiode) für Laserüberwachungssysteme

                   G12180-003A Infrarot-Photoelektrischer Sensor (InGaAs PIN-Fotodiode) für Laserüberwachungssysteme

1. Anwendungsbereiche:

• Laserüberwachungssysteme: Ermöglicht die Echtzeit-Erkennung und Überwachung der Laserleistungsintensität in industriellen Laserbearbeitungsanlagen, medizinischen Lasergeräten und Forschungslaseraufbauten, um eine stabile Laserleistung zu gewährleisten.
• Optische Leistungsmesser: Dient als Kernkomponente in optischen Leistungsmessgeräten, erfasst präzise Nahinfrarot (NIR) optische Leistungssignale für Anwendungen wie Glasfasertests und Laborphotometrie.
• Lebenszyklus-Tests von Laserdioden: Hält dem Langzeitbetrieb stand und behält eine konsistente Reaktionsfähigkeit bei, was ihn für die Bewertung der Haltbarkeit und Leistungsdegradation von Laserdioden über ihre Lebensdauer hinweg geeignet macht.
• Nahinfrarot (NIR) Photometrie: Ermöglicht die präzise Messung der Absorption, Transmission oder Reflexion von NIR-Licht in Bereichen wie biochemische Analyse, Materialwissenschaft und Umweltüberwachung.
• Optische Kommunikationssysteme: Erkennt schnelle NIR-Optiksignale (z. B. in Wellenlängenbändern von 1,3 μm oder 1,55 μm) für den Einsatz in Glasfaser-Kommunikationstransceivern und gewährleistet eine zuverlässige Datenübertragung in Telekommunikationsnetzen.

2. Hauptmerkmale:

• Breite NIR-Spektralantwort: Arbeitet in einem Wellenlängenbereich von 0,9–1,7 μm und deckt kritische Bänder für optische Kommunikation, Laseranwendungen und NIR-Photometrie ab.
• Hohe Empfindlichkeit: Liefert eine typische Fotosensitivität von 1,1 A/W (bei einer Spitzenwellenlänge von ~1,55 μm), was die genaue Erkennung von NIR-Optiksignalen mit geringer Intensität ermöglicht.
• Geringer Dunkelstrom: Weist einen maximalen Dunkelstrom von 0,5 nA (bei einer Sperrspannung VR = 5V) auf, minimiert Hintergrundrauschen und verbessert das Signal-Rausch-Verhältnis (SNR) für präzise Messungen.
• Hohe Geschwindigkeit: Bietet eine typische Grenzfrequenz von 600 MHz und unterstützt die Hochgeschwindigkeits-Signalerfassung für Anwendungen wie schnelle optische Kommunikation oder Laserpulsüberwachung.

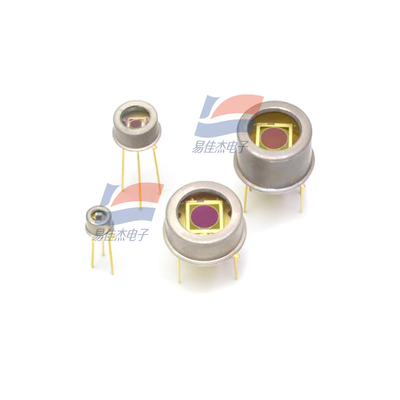

• Kompaktes & Robustes Gehäuse: Untergebracht in einem TO-18-Gehäuse (einem Standard-Metallgehäuse), das mechanische Stabilität, einfache Integration in Schaltungsdesigns und Kompatibilität mit Standard-Optikmontagesystemen gewährleistet.
• Großer Betriebstemperaturbereich: Funktioniert zuverlässig bei Temperaturen von -40°C bis 100°C, was ihn für raue Industrieumgebungen oder Außenanwendungen geeignet macht.
• Geringe Sperrschichtkapazität: Hat eine typische Sperrschichtkapazität von 5 pF (VR = 5V), reduziert Signalverzerrungen und verbessert die Hochfrequenzleistung.
