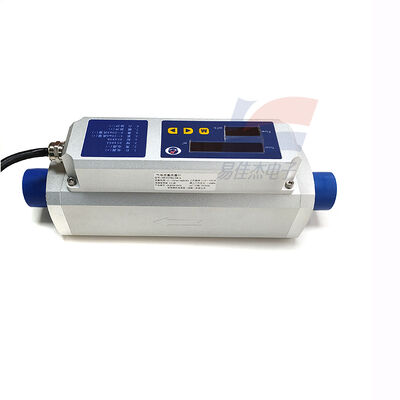

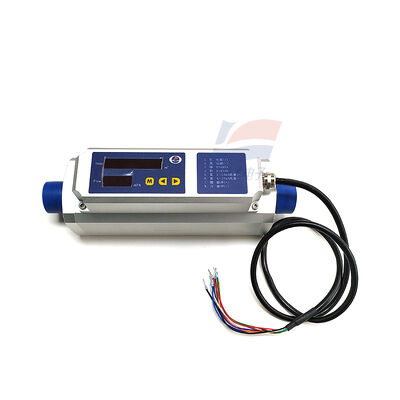

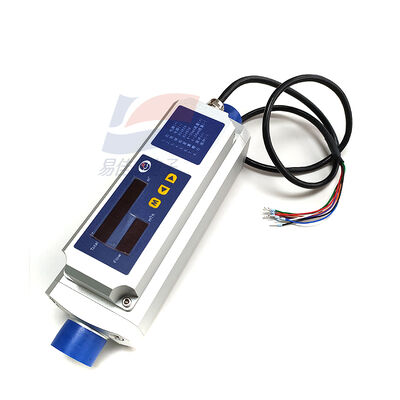

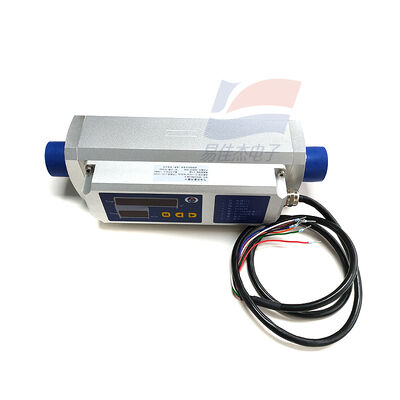

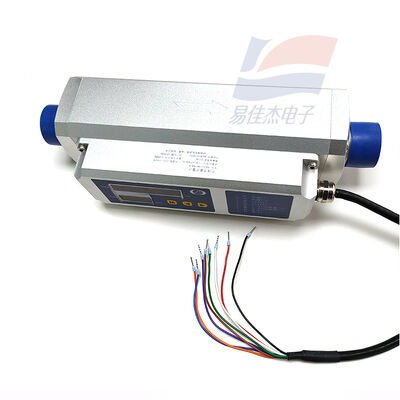

YJJ MF2025BE-AB-A MEMS thermischer Gasmassendurchflussmesser für die industrielle Gasmessung

Beschreibung des Produkts:

YJJ MF2025BE-AB-A MEMS Thermalgasmasse-Durchflussmesser für die Messung von Industriegasen

Eigenschaften:

I. Demontage des Modells (MF2025BE-AB-A)

MF2025: Serie mit **DN25 (1") ** Durchmesser

B: Grundtyp (mit Anzeige)

E: Rohrkörper aus Aluminiumlegierung

AB: Ausgangskombination RS485 + 4-20mA

A: Standardbereich / konventionelle Konfiguration

II. Kernparameter

1. Messleistung

Messmedium: Luft, Stickstoff, Sauerstoff, Argon, Kohlendioxid usw. Trockene und saubere Gase

Durchmesser: DN25 (1"), inneres Gewinde G1"

Bereich (Luft, 20°C/1 atm): 2 ̊100 m3/h (Standard)

Genauigkeit: ± 2,0% Messwert + 0,5% FS

Wiederholbarkeit: ≤ ± 0,5% FS

Reichweitenverhältnis: 50:1 (weiter Reichweite)

Reaktionszeit: ≤ 2 s

2Elektrische und Schnittstellen

Stromversorgung: 24 VDC ±10%

Ausgang: RS485 (Modbus-RTU) + 4-20mA (Durchflussrate)

Anzeige: LED, 4-stelliger sofortiger Durchfluss + 8-stellige kumulierte Menge

Stromverbrauch: ≤ 2 W

3Umwelt und Mechanik

Betriebstemperatur: -10°C bis +55°C; Umgebungstemperatur: -20°C bis +60°C

Betriebsdruck: ≤1,0 MPa

Luftfeuchtigkeit: 0,95% RH (keine Kondensation)

Material: Aluminiumlegierung (Rohrkörper), 316L (Kontaktflüssigkeit)

Schutzklasse: IP65 (staub- und wasserdicht, Außeneinsatz)

Installation: Horizontale/vertikale, keine Notwendigkeit für einen geraden Rohrschnitt (Vorteil des thermischen Typs)

4. Hauptmerkmale

MEMS-Thermotypenprinzip: direkte Messung der Massendurchflussrate ohne Temperatur-/Druckkompensation

Chip mit niedrigem Stromverbrauch: Langzeitstabilität, geringer Drift

Datenspeicherung: Historische Aufzeichnungen können zur Analyse exportiert werden

Gehäuse aus Aluminiumlegierung: Leichtgewicht (ca. 1,2 kg), schwingungsbeständig

III. Hauptanwendungen

1. Industriegasmessung (Kern)

Druckluft: Überwachung des Gasverbrauchs der Werkstatt/Anlage, Zuordnung der Energiekosten, Energieeinsparungsprüfung

Stickstoff/Sauerstoff/Argon: Chemikalien, Elektronik, Schweißen, Wärmebehandlung, Gasflussregelung

Kohlendioxid: Lebensmittelverpackungen, Gewächshäuser, Schweißschutzgas

2Umwelt und Energie

Abgase / Abgase: Überwachung von sauberen Emissionsgasen in geringer Konzentration

Gas / Biogas: Durchflussmessung der Qualität von Hausgas / Industriegas (trocken und unverseucht)

Energiemanagement: Überwachung des Energieverbrauchs von Fabrikgasen, Kostenrechnung

3. Produktionsunterstützung

Elektronik / Halbleiter: Präzise Verhältnis- und Durchflussregelung von hochreinen Gasen (N2/O2/Ar)

Lebensmittel /: Überwachung von sterilen Gasen, Schutzgasfluss

Schweißen/Schneiden: Stabile Kontrolle des Schutzgases (Ar/CO2)

4. Labor- und allgemeine Ausrüstung

Versuchsgas: geringer Durchfluss, hochpräziser Gasanteil und Messung

Verbrennungssteuerung: Qualitätsdurchflusskontrolle im geschlossenen Kreislauf von Gas / Hilfsgas

IV. Modellvergleich (gleiche Serie)

MF2025BE-AB-A: DN25, 2×100 m3/h, RS485 + 4-20mA, mit Anzeige (dieses Modell)

MF2032: DN32, 5·160 m3/h

MF2050: DN50, 10·400 m3/h

V. Installation und Anmerkungen

Das Medium muss trocken, sauber, ohne Öl und ohne Kondenswasser sein.

Vermeiden Sie starke Vibrationen, starke elektromagnetische Störungen (abseits des Frequenzwandlers)

Bei horizontaler Montage ist das Display nach oben gerichtet; bei vertikaler Montage ist die Strömungsrichtung von unten nach oben
