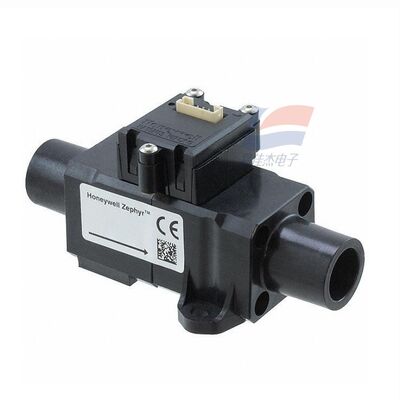

YJJ HAFUHH0050L4AXT MEMS thermischer Massendurchflusssensor für medizinische Zwecke 0-50SLPM

Beschreibung des Produkts:

YJJ HAFUHH0050L4AXT MEMS thermischer Massenflusssensor für medizinische Zwecke 0-50SLPM

Eigenschaften:

I. Kernparameter (25°C, 1 atm)

Modell: HAFUHH0050L4AXT

Messmedium: Trockene und saubere Luft / nicht korrosives Gas

Bereich: 050 SLPM (Auflösung bis ±0,05 SLPM)

Genauigkeit: ±0,5% FS (vollständige Skala), ±0,5% Messwert

Wiederholbarkeit: ±0,1% FS

Reaktionszeit: ≤ 1 ms (schnelle dynamische Messung)

Ausgangsschnittstelle: I2C (digital), 3,3-Volt-Level

Stromversorgungsspannung: 3·10 VDC (typisch 3,3/5 V)

Stromverbrauch: statisch ca. 25 mW, maximal ≤ 60 mW

Betriebstemperatur: -20°C bis +70°C; mittlere Kompensation von 0°C bis +50°C

Druckwiderstand: maximal 60 psi (ca. 4 bar)

Größe der Schnittstelle: 22 mm konischer männlicher Stecker (pneumatische Schnellanschluss)

Paket: 6-Pin-SIP-Anschluss, flammschutzfähiges Thermoplastgehäuse

Lebensdauer: > 5 Jahre (normaler Betrieb), RoHS-konform

II. Arbeitsprinzip

Verwendet MEMS-Wärme-Mikrobrücke-Technologie:

Der Chip enthält einen isolierten Heizwiderstand + Temperaturmesswiderstände vor und nach dem Strom;

Der Luftstrom entfernt die Wärme, und der Temperaturunterschied zwischen Vor- und Nachstrom ist proportional zur Massendurchflussrate.

Der ASIC-Chip vervollständigt die Temperaturkompensation, Linearisierung, Digitalisierung und gibt ein I2C-Signal aus.

Es misst direkt die Massenflussrate, unbeeinflusst von Temperatur- und Druckschwankungen.

III. Hauptanwendungen

Medizinische Ausrüstung: Sauerstoff-/Luftfluss präzise Steuerung für Beatmungsgeräte, Anästhesiegeräte, Lungenfunktionsgeräte;

Industrielle Automatisierung: Gasverhältnis, Schweißschutzgas, Leckageerkennungsanlagen, Gasmassenflussüberwachung;

Umweltüberwachung: Kalibrierung des Luftprobenpumpenstroms, Stabilität des Gasanalysatorstroms;

Geräte / Frischluft: Hochwertige Frischluftsysteme, Luftreiniger mit geschlossener Windvolumenregelung;

Forschungsinstrumente: Laborgasleitungen, Präzisionsstrommessung mit pneumatischer Ausrüstung.
