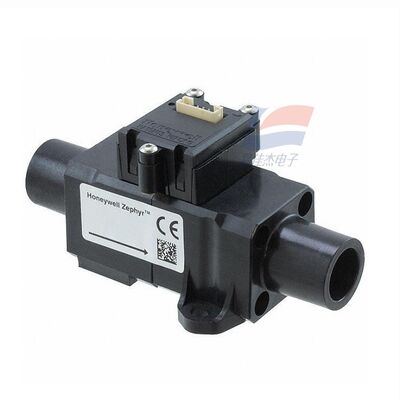

YJJ HAFUHT0050L4AXT MEMS Thermal Mass Flow Sensor 0-50SLPM für medizinische / industrielle Anwendungen

Produktbeschreibung:

YJJ HAFUHT0050L4AXT MEMS thermischer Massendurchflusssensor 0–50 SLPM für medizinische/industrielle Anwendungen

Merkmale:

I. Kernparameter (25℃, 1 atm)

Modell: HAFUHT0050L4AXT

Messmedium: Trockene und saubere Luft / Nicht korrosives Gas

Bereich: 0–50 SLPM (Standardliter pro Minute)

Genauigkeit: ±0,5 % FS (Vollausschlag)

Auflösung: Mindestens 0,002 SLPM

Reaktionszeit: ≤1 ms (Schnelle dynamische Messung)

Ausgangsschnittstelle: I2C (Digital), Slave-Adresse 0x49, 3,3-V-Pegel

Versorgungsspannung: 3–10 VDC (typisch 3,3/5 V)

Stromverbrauch: Statisch ca. 25 mW, maximal ≤60 mW

Betriebstemperatur: -20℃ bis +70℃; Mittlere Kompensation 0℃ bis +50℃

Druckfestigkeit: Maximal 60 psi (ca. 4 bar)

Schnittstellengröße: G3/8 Innengewinde (ISO 1179), kompatibel mit ISO 5356-Anschluss

Paket: 6-poliger SIP-Stecker, flammhemmendes Thermoplastgehäuse

Lebensdauer: >5 Jahre (Normalbetrieb), RoHS-konform

II. Modellinterpretation (HAFUHT0050L4AXT)

HAF: Zephyr-Serie

U: Allzweck

HT: Hohe Präzision + Gewindeschnittstelle (Unterschied zur Schnelleinführung von HH)

0050: Vollausschlag 50 SLPM

L4: I2C-Ausgang, G3/8-Gewindeanschluss

AXT: Standardkonfiguration, keine Sonderoptionen

III. Funktionsprinzip

Verwendung der thermischen Mikrobrückentechnologie MEMS:

Der Chip verfügt über einen isolierten Heizwiderstand sowie vor- und nachgeschaltete Temperatursensoren;

Der Luftstrom führt Wärme ab und der Temperaturunterschied zwischen stromaufwärts und stromabwärts ist proportional zum Massenstrom;

Der ASIC-Chip führt die Temperaturkompensation, Linearisierung und Digitalisierung durch und gibt I2C-Signale aus.

Direkte Messung des Massendurchflusses, unabhängig von Temperatur-/Druckschwankungen.

IV. Hauptanwendungen

Medizinische Geräte: Beatmungsgeräte, Anästhesiegeräte, Lungenfunktionsmessgeräte zur präzisen Steuerung des Sauerstoff-/Luftstroms;

Industrielle Automatisierung: Gasmischung, Schweißschutzgas, Lecksuchgeräte, Überwachung des Gasmassenstroms;

Umweltüberwachung: Durchflusskalibrierung der Luftprobenahmepumpe, Durchflussstabilität des Gasanalysators;

Geräte / Frischluft: High-End-Frischluftsysteme, Luftreiniger zur Regelung der Luftmenge;

Forschungsinstrumente: Laborgasleitungen, Präzisions-Pneumatikgeräte zur Durchflussmessung.
