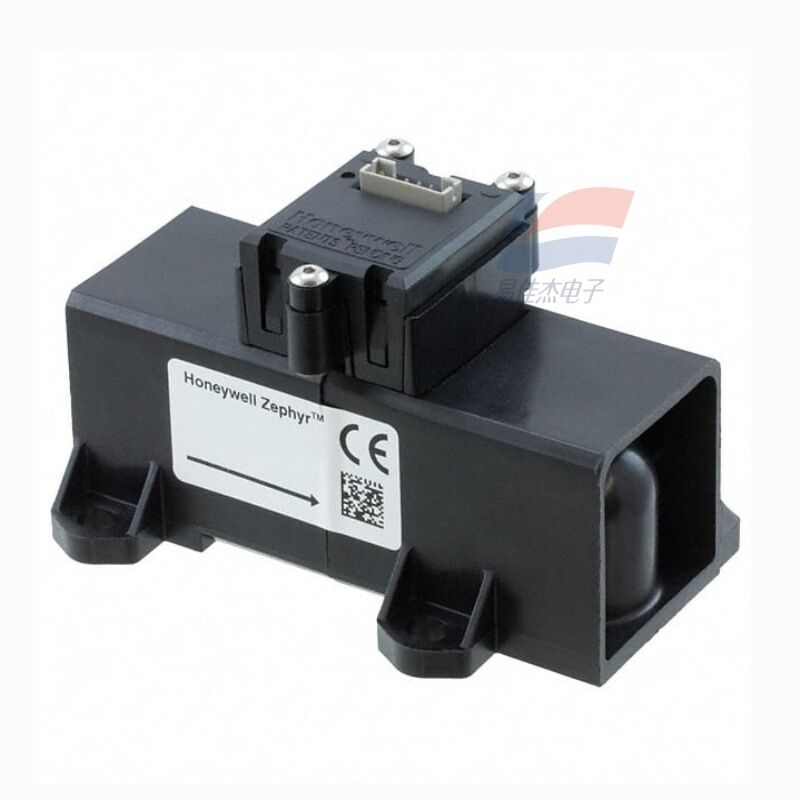

YJJ HAFUHM0020L4AXT thermischer Massenflusssensor 0-20SLPM für medizinische Anwendungen

Produktbeschreibung:

YJJ HAFUHM0020L4AXT Thermischer Massendurchflusssensor 0-20 SLPM für medizinische Anwendungen

Merkmale:

I. Kernparameter (25℃, 1 atm, Luft)

Modell: HAFUHM0020L4AXT

Messmedium: Trockene, saubere, ölfreie Luft / nicht korrosives Gas

Bereich: 0–20 SLPM (Standardliter pro Minute)

Genauigkeit: ±0,5 % FS (Vollausschlag), ±0,5 % Messwert

Wiederholgenauigkeit: ±0,1 % FS

Auflösung: Bis zu 0,002 SLPM

Reaktionszeit: ≤ 1 ms (schnelle Dynamik)

Ausgangsschnittstelle: I2C (digital), Slave-Adresse 0x49, 3,3-V-Pegel

Versorgungsspannung: 3–10 VDC (typisch 3,3 V/5 V)

Leistungsaufnahme: Statisch ca. 25 mW, maximal ≤ 60 mW

Betriebstemperatur: -20℃ bis +70℃; mittlere Kompensation 0℃ bis +50℃

Druckfestigkeit: Maximal 60 psi (≈4 bar)

Schnittstelle: 22 mm konischer Stecker (ISO 5356), Schnellstecktyp

Paket: 6-poliger SIP-Stecker, flammhemmendes Thermoplastgehäuse

Zertifizierung: RoHS-konform, Isolierung in medizinischer Qualität und Anti-Interferenz

II. Modellinterpretation (HAFUHM0020L4AXT)

HAF: Zephyr-Serie

U: Universaltyp

HM: Kanal mit hoher Präzision und kleiner Reichweite (anders als HH/HT)

0020: Vollausschlag 20 SLPM

L4: I2C-Ausgang, 22-mm-Schnellsteckschnittstelle

AXT: Standardkonfiguration, keine Sonderoptionen

III. Funktionsprinzip

Verwendung einer thermischen MEMS-Mikrobrücke:

Der Chip integriert einen Isolationsheizwiderstand sowie vor- und nachgeschaltete Temperaturmesswiderstände.

Der Luftstrom führt Wärme ab, der Temperaturunterschied vor und nach ∝ Massenstrom;

Der integrierte ASIC vervollständigt die Temperaturkompensation, Linearisierung, Digitalisierung und gibt I2C aus;

Misst direkt den Massendurchfluss, unabhängig von Temperatur-/Druckschwankungen.

IV. Hauptanwendungen (Hochpräzisionsszenarien mit geringem Durchfluss)

Medizinische Ausrüstung:

Präzise Steuerung des Sauerstoff-Luft-Mischungsverhältnisses in Beatmungsgeräten / Anästhesiegeräten

Low-Flow-Überwachung für Lungenfunktionsinstrumente, Vernebler (0–20 SLPM)

Industrielle Automatisierung:

Präzises Gasverhältnis (z. B. Schweißschutzgas, Schutzgas)

Lecksuchgeräte, Gasanalysator, Low-Flow-Kalibrierung und Stabilität

Umweltüberwachung:

Low-Flow-Regelung für Luftprobenpumpen und VOC-Analysatoren

Forschung und Labor:

Mikrodurchflussmessung für Gasleitungen, Präzisionspneumatikgeräte

Geräte / Frischluft:

Hochwertige Luftreiniger, frische Luft in medizinischer Qualität mit geringer Strömungsrückkopplung
