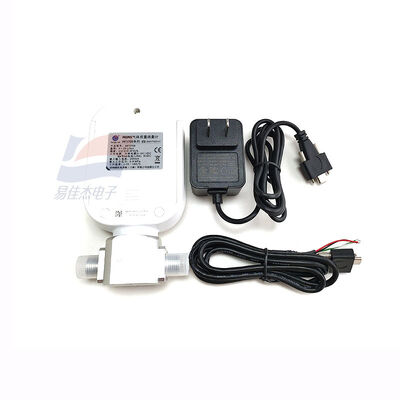

YJJ MF5706-G-20-B-A 0–20 l/min MEMS Mikrothermischer Gasmassendurchflussmesser

Produktbeschreibung:

YJJ MF5706-G-20-BA 0–20 l/min MEMS Mikrothermischer Gasmassendurchflussmesser

Merkmale:

I. Modellerklärung

MF5706: Serienspezifikation (Gehäuse mit kleinem Durchmesser)

G: Allgemeiner Gastyp

20: Bereich 0 - 20 l/min (SLPM)

B: Lokale LCD-Digitalanzeige

A: Standard-RS485-Modbus-Kommunikationsausgang

II. Technische Kernparameter

Messprinzip: MEMS-Thermalmassenfluss, keine Temperatur- und Druckkompensation erforderlich, direkte Messung des Massenflusses

Bereich: 0 - 20 L/min (Liter/Minute)

Messgenauigkeit: ±(2 % Messwert + 0,5 % FS); Wiederholgenauigkeit ≤ 0,5 % FS

Reaktionszeit: ≤ 2 Sekunden; Bereichsverhältnis 80:1, Messung auch bei sehr kleinem Durchfluss starten

Medium: Luft, Sauerstoff, Stickstoff, Argon, Kohlendioxid usw. inerte/gängige Prozessgase

Arbeitsdruck: ≤ 0,8 MPa; Hält einem Druck von 1,0 MPa stand, Druckverlust ≤ 600 Pa

Temperatur: mittel -20 bis 70℃, Umgebung -10 bis 55℃

Schnittstelle: NPT1/4-Außengewinde (DN6), Gehäusegröße 67 × 40 mm, Ventilkörper aus Messing

Stromversorgung: 4×AA-Batterien (Batterielebensdauer > 60 Tage) / externes 5 - 12 VDC Gleichstromnetzteil, Stromverbrauch < 10 mW

Anzeige: LCD-Bildschirm, momentaner Durchfluss (L/min) + kumulativer Durchfluss (Nm³), unterstützt Gesamtrückstellung und Überschreitungsalarm

Ausgang: RS485 Modbus-RTU, industrielle Steuerung, SPS-Netzwerkdatenerfassung (A-Code-Standardkommunikation)

III. Produktanwendungen

1. Medizinische Ausrüstung (Hauptkraft)

Beatmungsgeräte/Anästhesiegeräte, Überwachung des Sauerstoff- und Luftversorgungszweigstroms, präzise Messung des momentanen und kumulierten Gasverbrauchs der Sauerstoffversorgung

Medizinische Sauerstoffgeneratoren, hyperbare Sauerstoffkammern, tragbare Sauerstoffversorgungsgeräte, Durchflusskontrolle, Abrechnungsmessung

2. Laborinstrumente

Gaschromatographie, Gasanalysatoren, Leckdetektoren, Trägergas (N₂/Ar/O₂), präzise Gasversorgung, quantitative Kontrolle kleiner Durchflussmengen

Gasverhältnis für wissenschaftliche Forschung, Gasflussstatistik für Alterungstests

3. Industriegasmanagement

Laserschweißen, Plasmaschneiden Stickstoff-/Schutzgasverbrauchsmessung;

Stickstofffüllung zur Lebensmittelkonservierung, quantitative Überwachung der Verpackungsmaschineninflation;

Werkstatt-Druckluftzweig-Gasverbrauchsstatistik, Lecksuche

4. Umweltschutz / Gasdetektion

Rauchprobenahme, Abgasdetektor-Bypass-Gasprobenahmemessung mit kleinem Durchfluss, Gasgenerator-Auslassgasüberwachung.

IV. Serienunterscheidung

MF5706-G-10: 0 - 10 L/min (kleinerer Bereich)

MF5708-G-100: 0 - 100 L/min (mittlerer bis großer Durchflussbereich)

MF5712-G-250: 0 - 250 L/min (großer Durchflussbereich)
