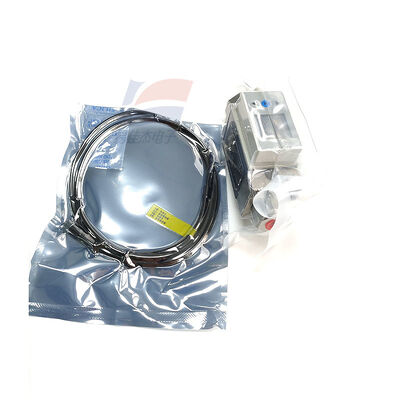

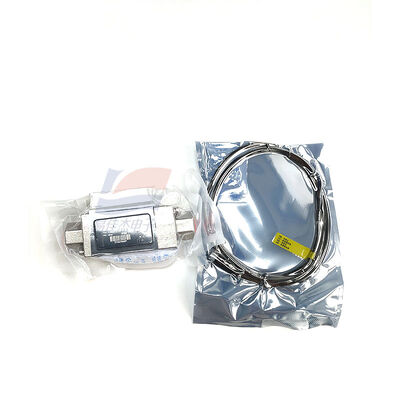

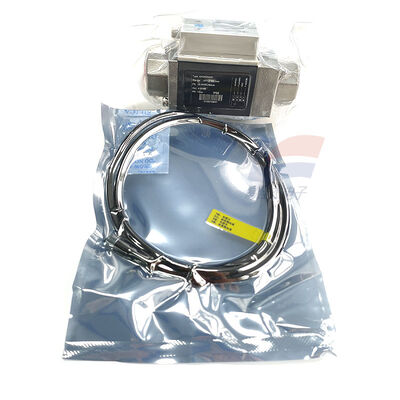

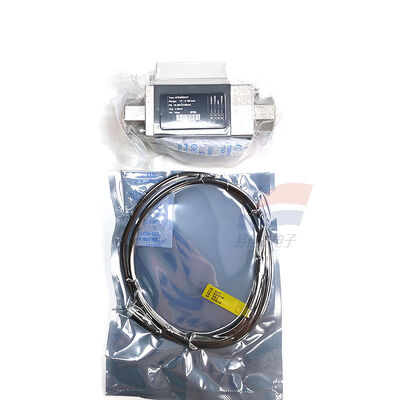

YJJ AFD4040A31 5-40L/min Vortexflüssigkeitsdurchflussmesser für industrielle Wasserkühlung

Produktbeschreibung:

YJJ AFD4040A31 5–40 l/min Vortex-Flüssigkeitsdurchflussmesser für industrielle Wasserkühlung

Merkmale:

I. Modellinterpretation

4040: Messbereich 5 - 40 L/min

A31: NPN-Kollektor-Leerlauf-Impulsausgang, keine Temperaturmessung, kein Display, Basis-Nadelventilmodell

Gewinde: G3/8 Außengewinde (3 Zähne), Ausgang M8 wasserdichter Stecker

II. Kernparameter für Elektrik und Messbereich

Durchflussbereich: 5–40 l/min, minimaler Startdurchfluss 5 l/min

Genauigkeit: ±3 % FS; Wiederholgenauigkeit < 2 % FS

Stromversorgung: DC5V, Arbeitsstrom ≈ 16mA

Ausgang: NPN-Leerlaufimpuls, festes Impulsäquivalent (1 L = fester Impuls), 3,3-V-Pegel, direkte Verbindung zum Ein-Chip-Mikrocomputer IO zur Erfassung

Druckfestigkeit: Nenndruckfestigkeit 1,0 MPa, kurzfristige Druckfestigkeit 1,6 MPa

Temperatur: Umgebungstemperatur -10 bis +65℃; mittel -20 bis +100℃ (klares Wasser / Frostschutzmittel / Kühlmittel)

Kontaktmaterial: POM-Gehäuse + Diffusorsäule aus Edelstahl 304, beständig gegen geringfügige Verunreinigungen, kein Laufrad zur Vermeidung von Rohrverstopfungen (Karman-Wirbelprinzip)

III. Seriendifferenzierung desselben Modells

AFD4020A31: 2 – 16 l/min (geringer Durchfluss)

AFD4040A31: 5 - 40 L/min (mittlerer Durchfluss)

AFD4100A31: 10 - 100 L/min (hoher Durchfluss)

IV. Anwendbare Anwendungen

1. Industrielle Wasserkühlung (Hauptkraft)

Lasermaschinen, UV-Geräte, PCB-Kühlwassermaschine, Hauptwellen-Wasserkühlungs-Durchflussschutz, Durchflussüberwachung, Wassermangel-Abschaltalarm

2. Neue Energie

Energiespeicher-PACK-Flüssigkeitskühlung, Durchflussmessung des Flüssigkeitskühlkreislaufs der Ladestation, Überwachung der Wärmeableitung der Wasserkühlung

3. Wasseraufbereitung/Geräteautomatisierung

Kommerzielle Reinwassermaschinen, große Kaffeemaschinen, industrielle Reinigungsmaschinen, quantitative Wasserkontrolle, kumulative Wasserausstoßstatistik

4. Instrumente und Chemikalien

Laborzirkulationswasser, kleine Dosiermaschine, Sammlung von Kühlflüssigkeitszirkulationsströmen
