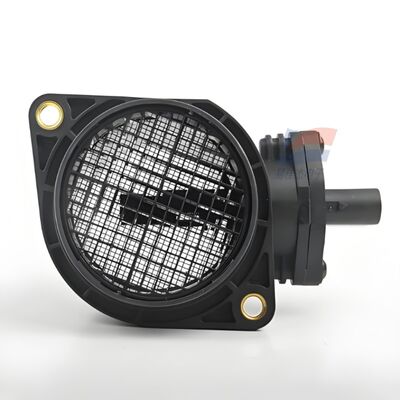

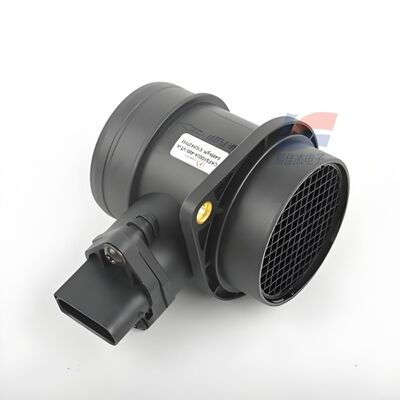

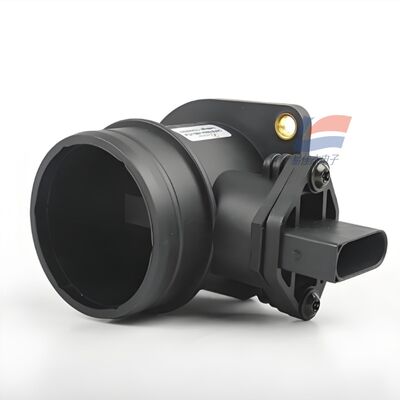

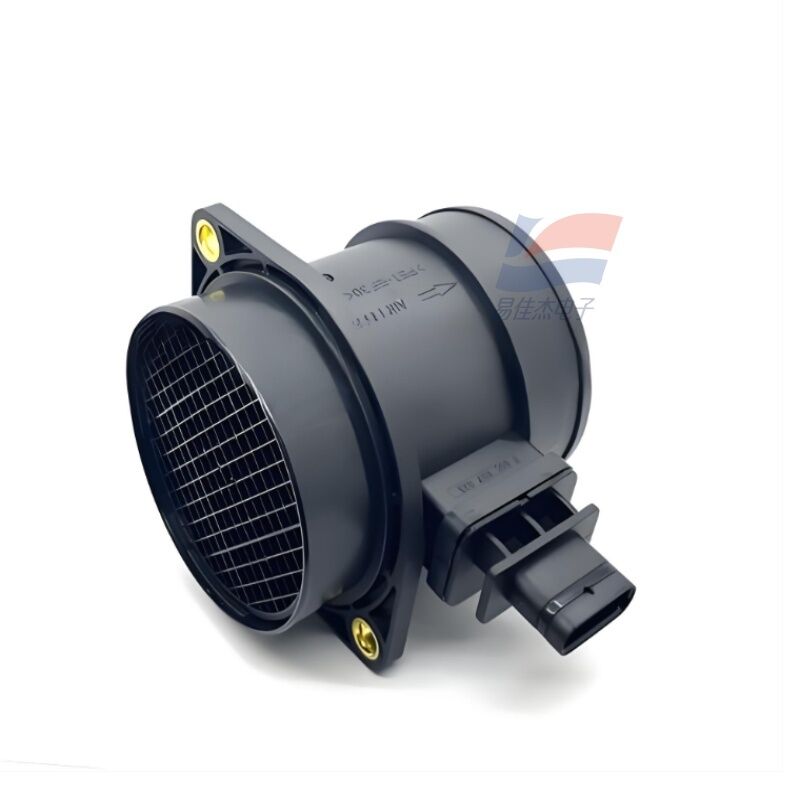

YJJ CAFS1000A Luftstromsensor in Automobilqualität – Gasdurchflussmesser mit DN60

Beschreibung des Produkts:

YJJ CAFS1000A Luftstromsensor für den Automobilbereich - Gasstrommesser mit DN60

Eigenschaften:

I. Grundinformationen über die Modelle

Serie: CAFS1000 Luftstromsensor für die Automobilindustrie

Modell: CAFS1000A (Integriertes Rohrstrommessgerät, Modell, das mit der Gastgeräte kompatibel ist)

Meßprinzip: Thermischer MEMS-Siliziumchip, direkte Messung der Luftströmungsqualität (kg/h), nichtvolumetrischer Strom

II. Kernleistungsparameter

1. Spezifikationen für die Strömungsmessung

Standardbereich: 10 - 1000 kg/h (Anpassbarer Bereich 250/320/370/800 kg/h细分)

Höchstgeschwindigkeit des Luftstroms: 0 - 60 m/s

Messmedium: saubere und trockene Luft, inertes Gas; verbotener hoher Staubgehalt, Ölverschmutzung, Öl-Wasser-Gasmischung

Messgenauigkeit: ±2,0% FS (Gesamtbereichsfehler)

Wiederholbarkeit: < 0,5% FS

Reaktionszeit T90: ≤ 15 ms (Schneller Eindruck des transienten Motoraufnahmes)

Maximaler Toleranzstatischer Druck: 0,3 MPa (3bar)

Aufprallfestigkeit: 100 g, stabil in holpriger Umgebung

2. Elektrische Parameter

Stromversorgungsspannung: 7 - 24VDC (Systemstandard für Fahrzeuge mit 12 V, kompatibles Dieselfahrzeug mit 24 V)

Typische Betriebsspannung: 12 V Gleichstrom

Betriebsstrom: < 50 mA (14V Zustand)

Ausgangssignal (zwei Optionen, Fabrikanpassung)

Analogspannungsausgang: 1 - 5 V linear proportionaler Ausgang (Mainstream-Fahrzeuglösung)

Frequenzpulsausgang: Kompatibel mit alten ECU

Eingebaute ASIC-Fulltemperaturkalibrierung, keine zusätzliche Temperaturkompensationsschaltung erforderlich

Schutzgrad: IP40

3Temperatur und Umwelt

Betriebstemperatur: -40°C +125°C (Umgebung mit hoher Temperatur im Motorraum)

Lagertemperatur: -40 °C +125 °C

Feuchteverträglichkeit: 0 - 100% RH, kann leicht kondensierten Wasserdampf tolerieren

Kalibrierungsreferenz: 20°C, Standarddruck 101,325 kPa

4. Mechanische Struktur

Material der Hülle: ABS Wärmebeständiges Bauplastik

Montagemethode: Durchlässige Einlassrohrflansche, zwischen Luftfilter und Drossel installiert

Flussrichtung Markierung: Shell Labels Luftstromrichtung, kann nicht rückwärts installiert werden

Elektrische Schnittstelle: Standardfahrzeug-Mehrspinn-Anschluss, direkt an die ECU des Fahrzeugs angeschlossen

III. Hauptvorteile der Produkte

Thermischer MEMS-Chip, direkte Ausgabe der Luftströmungsqualität, ECU keine Dichteumwandlung erforderlich

Fabrikintegrierte Temperatur und lineare Kompensation vereinfacht die Entwicklung von ECU

Superb Fahrzeugspannungsbereich 7 - 24 V, universell für Benzin- / Dieselfahrzeuge

Reaktionszeit ≤ 15 ms, entspricht exakt der Notfallbeschleunigung des Motors, in leeren Zuständen

Solid State Sensor Core, keine anfällige Folie, Staub- und Luftstromschutz, lange Lebensdauer

Lineare 1 - 5V Analog-Ausgabe, kompatibel mit der allgemeinen Automobil-ECU-Sammlung

IV. Hauptanwendungsszenarien

1. Kraftfahrzeugsystem (Kernanwendung)

Elektronisch gesteuerte Überwachung des Qualitätsflusses der Benzin- und Dieselmotoren

ECU Kern Sammlungselement für die Berechnung des Einspritzgehaltes des Motors: präzise Steuerung der Einspritzung auf der Grundlage des Einlassvolumens, Optimierung der Leistung, des Kraftstoffverbrauchs und der Abgasemissionen

Ersatzteile für Personenkraftwagen, Nutzfahrzeuge, Leichtfahrzeuge, Modifizierte Fahrzeuge

Überwachung des Turbolader-Aufnahmeflusses in geschlossener Schleife

2Industriegas- und Verbrennungsgeräte

Gasboiler, Brennstoffverhältniskontrolle für industrielle Brenner

Luftkompressor, Gasgenerator Set Einlassstromüberwachung

Ausrüstung zur Abgasbehandlung (EGR-Auspuffrückführung)

3. Gewerbliche Geräte

Große Frischlufteinheiten, Industrie-Reinigungsgeräte

Brennstoff-/Gas-Hochluftöfen, Trocknungsausrüstung Luftstromkontrolle in geschlossener Schleife

V. Unterscheidung der Serienmodelle

CAFS1000A: integrierte Rohrmaschine mit großem Durchfluss für Fahrzeuge (10 - 1000 kg/h, Fahrzeugzusatz)

CAFS1000B: Kleines Mikroflow-Modell für kleine industrielle Atemwege und medizinische Sauerstoffgeneratoren

CAFS3000: MEMS-Durchflussmessgerät mit kleinem Einsatzbereich (Sccm-Wert für winzige Gase)
