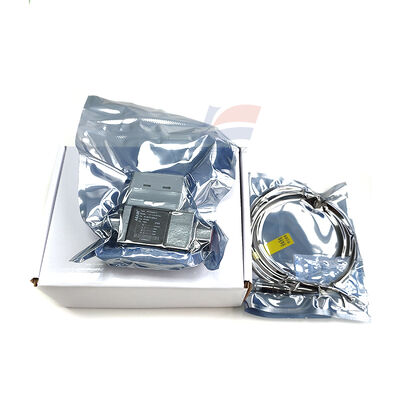

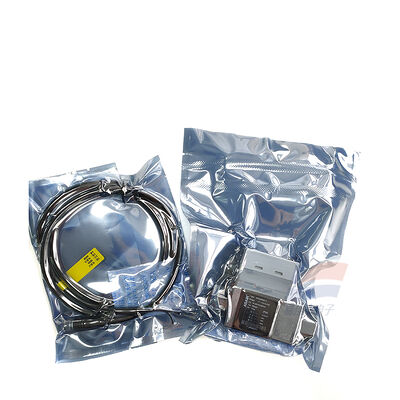

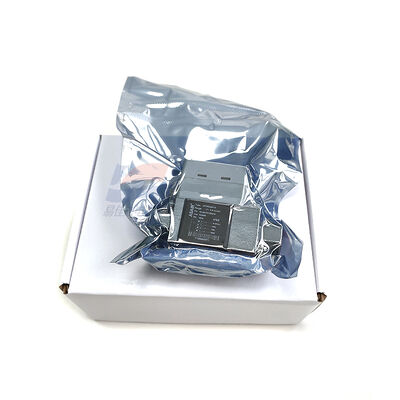

YJJ AFD5004R10 Wirbelflüssigkeitsdurchflusssensor von 0,5 - 4 L/min für die Kühlung von Industrieanlagen

Produktbeschreibung:

YJJ AFD5004R10 Vortex-Flüssigkeitsdurchflusssensor von 0,5–4 l/min für die Kühlung von Industrieanlagen

Merkmale:

I. Schlüsselparameter (offizielle Spezifikationen)
Modell: AFD5004R10 (ASAIR AFD5-Serie)
Messprinzip: Von Karman Vortex (Vortex)
Durchflussbereich: 0,5–4 l/min (für Flüssigkeiten)
Genauigkeit: < ±3,0 % FS; Wiederholgenauigkeit < 2,0 %
Schnittstellenspezifikationen: G3/8 (DN10), Union-Gewinde
Ausgangssignal: RS485 (Modbus RTU), R10 = RS485 + Display
Stromversorgungsspannung: 18–28 VDC (typisch 24 V)
Medium: Wasser, Öl, saubere Flüssigkeit mit niedriger Viskosität
Kontaktmaterialien: PPS (Schale) + SUS304 (Strömungskanal), korrosionsbeständig
Arbeitsdruck: 10 bar (maximal 16 bar)
Arbeitstemperatur: -20℃ - +60℃
Druckverlust: geringer Druckverlust, energiesparend
Schutzart: IP65
Größe/Gewicht: ca. 80 × 45 × 35 mm; Ungefähr 350g
II. Funktionsprinzip
Flüssigkeit strömt durch die interne Diffusorplatte → erzeugt periodische Wirbel (Von Karman Vortex) → der eingebaute Sensor erkennt die Wirbelfrequenz → die Frequenz ist proportional zur Durchflussrate → der Chip wandelt sie in einen Durchflusswert um → lokale Anzeige + RS485-Upload.
Kernvorteile: Keine beweglichen Teile, kein Verschleiß, keine Drift, lange Lebensdauer, korrosionsbeständig.
III. Hauptanwendungen (Präzise Messung von Flüssigkeiten mit kleinem Durchfluss)
Industrielle Automatisierung
Chemikaliendosierung / Verhältniskontrolle (z. B. Reagenzien, Lösungsmittel)
Halbleiter-/elektronische Überwachung des Reinstwasser-/Reinigungsflüssigkeitsdurchflusses
Galvanisierung/Oberflächenbehandlung Galvanische Flüssigkeitszirkulationsströmungsüberwachung
Labor- und medizinische Geräte
Präzise Steuerung des Kühlwasser-/Reagenzflusses für experimentelle Instrumente
Medizinische Geräte (z. B. Dialysegeräte, Analysatoren) für die Messung von Flüssigkeiten mit kleinem Durchfluss
Umweltschutz und Wasseraufbereitung
Auslasswasser von Kleinkläranlagen/Dosierungsüberwachung
Wasseraufbereitungsgeräte/Trinkwassermaschinen-Auslassdurchflussmessung und -steuerung
Energie und allgemeine Maschinen
Überwachung kleiner Durchflussmengen von Schmieröl in Hydraulik-/Schmiersystemen
Überwachung des Kraftstoffverbrauchs bei kleinem Durchfluss in Kraftstoffsystemen
