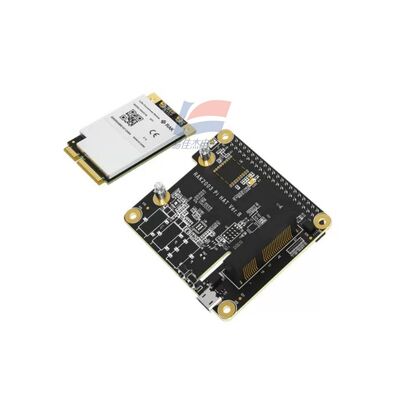

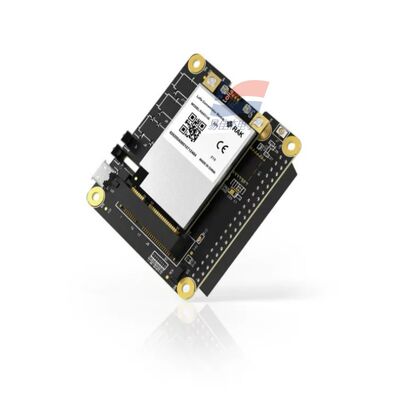

YJJ RAK5146 PiHAT Konzentratormodul geeignet für LoRaWAN zur Datenerfassung

Produktbeschreibung:

YJJ RAK5146 PiHAT-Konzentratormodul, geeignet für LoRaWAN zur Sensordatenerfassung

Merkmale:

I. Komponentenliste
Das Standardset beinhaltet:
RAK5146 mPCIe LoRa-Konzentratormodul (SX1303-Basisband)
RAK2287/RAK5146 PiHAT-Adapterplatine (Raspberry Pi 40Pin HAT)
Integrierte MHF-LoRa-Antenne
MHF-GPS-Antenne (mit GPS-Version im Lieferumfang enthalten)
Kupferpfosten, Befestigungsschraubensatz
II. Hardwareparameter der PiHAT-Adapterplatine
1. Kompatible Raspberry Pi-Modelle
Raspberry Pi 3B+/4B (40Pin Standard-Pin-Header), nicht kompatibel mit Pi Zero/5 (Stromversorgung/Pin-Unterschiede)
2. Schnittstellen und Stromversorgung
Buchse: 40Pin Pi Standard GPIO
Steckplatz: 52Pin Mini PCIe (gerade Einfügung für RAK5146-Modul)
Stromumwandlung: Eingebauter DC-DC, Raspberry Pi 5V-Eingang auf 3,3V für Konzentratormodul
Kommunikationsverbindungen: SPI (Datenübertragung), UART (serieller GPS-Anschluss), GPIO (Reset-/Standby-Steuerung, PPS-Zeitsynchronisierung)
3. Mechanische Spezifikationen
Größe: 65 mm × 55 mm × 18 mm
Gewicht: 22,7 g
Installation: 4 Kupferpfosten gestapelt auf dem Raspberry Pi
III. Parameter des Kern-Konzentratormoduls RAK5146 SX1303
1. Basisband-Funkkern
Hauptchip: Semtech SX1303 LoRa-Gateway-Basisband + 2 Stück SX1250 RF-Frontend
Kanaldemodulationsfähigkeit:
8×8-Kanal-LoRa-Paketdetektor
8 Kanäle SF5~SF12-Demodulation, 8 Kanäle SF5~SF10-Demodulation
1 Hochgeschwindigkeits-LoRa-Demodulation (125/250/500 kHz) + 1 FSK-Demodulation
Parallele Demodulation von bis zu 16 Terminal-Datenpaketen gleichzeitig
2. HF-Leistung
Sendeleistung: Maximal 27 dBm
Empfangsempfindlichkeit: -139 dBm bei SF12, BW125 kHz
Unterstützt globale Frequenzbänder (wählen Sie bei der Bestellung die entsprechende Version aus):
CN470 (Inland 433/470), EU868, US915, AS923, AU915, KR920, IN865, RU864
Antennenschnittstelle: 2 UFL/MHF-Buchsen (LoRa-Antenne + GPS-Antenne)
Optionale Funktionen: LBT-Kanalüberwachung, hochpräziser Fine Timestamp-Zeitstempel
3. GPS (optionale Version)
Integriertes ZOE-M8Q-Multimode-GNSS, Ausgabe eines PPS-Sekundenimpulses für Gateway-Zeitsynchronisierung und Positionierung
4. Stromversorgung
Modulspannung: 3,0 V ~ 3,6 V (3,3 V typisch)
Stromverbrauch während der Übertragung: 510~515mA
Stromverbrauch im Empfangs-Standby: 70–100 mA
Betriebstemperatur: -40℃ ~ +85℃
5. Kommunikationsschnittstelle
Das Kit ist mit PiHAT für die SPI-Schnittstelle kompatibel; Es steht auch eine USB-Version RAK5146 zur Auswahl
6. Formular
Mini-PCIe-Standardkartengröße, Dicke 5,5 mm
IV. Software- und Gateway-Bereitstellung
Offizielles vorkompiliertes Image: Basierend auf dem Raspbian-System, integrierter LoRa Packet Forwarder
Integrationsplattform: ChirpStack, TTN/TTI, Cloud LoRa, Huawei Cloud IoT usw. Standard-LoRaWAN-Server Bereitstellungsmethode: Brennen Sie das Image auf eine SD-Karte, SSH-Anmeldung zum Konfigurieren von Frequenzband und Serveradresse
Zeitsynchronisierung: GPS-PPS-Hardware-Timing, kein GPS verfügbar, Netzwerk-NTP zur Synchronisierung verwenden
V. Typische Anwendungsszenarien
Park-/Gewächshaus-/Fabrikgelände LoRaWAN Local Gateway
Erfassung von Sensordaten (gepaart mit RAK4630/4631-Knoten).
