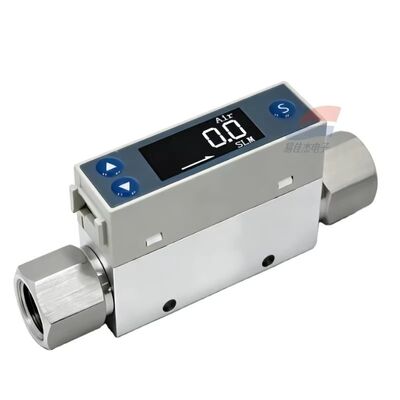

YJJ TC5200-04-C1000-A-C6-P3 MEMS Massendurchflussmesser G1/4 Gewinde für Labor-Gaswegüberwachung

Produktbeschreibung:

YJJ TC5200-04-C1000-A-C6-P3 MEMS Massendurchflussmesser G1/4 Gewinde für Labor-Gaswegüberwachung

Merkmale:

I. Grundlegende Leistungsparameter
Messprinzip: MEMS mikro-elektromechanischer thermischer Typ, misst direkt die Massendurchflussrate von Standardgas, unbeeinflusst von Temperatur- und Druckschwankungen
Optionale Durchflussbereiche: 0-10 sccm ~ 0-200 SLM; TC5200-04-C1000-A-C6-P3 Bereich 0-1000 sccm
Messgenauigkeit: ±2,0 %FS
Wiederholgenauigkeit: ≤1,0%FS
Nullpunkt-Drift: ≤0,5%FS
Reaktionszeit: ≤5ms, schnelle Reaktion auf Luftstromänderungen
Auflösung: 0,1%FS
Zulässige Medien: Luft, Stickstoff, Argon, Sauerstoff, Kohlendioxid, Helium usw., trockene und saubere nichtkorrosive Gase
II. Elektrische Spezifikationen
Stromversorgung: 9-24 VDC Gleichstromversorgung
Gesamtstromverbrauch: Betriebsstrom < 30mA, geringer Stromverbrauch, geeignet für Langzeitstromversorgung
Signalausgang (A steht für vollständigen Ausgang)
Analog: 4-20mA Stromausgang, 0-5V Spannungsausgang
Digitale Kommunikation: RS485-Modbus-RTU-Protokoll
C6: 6-polige elektrische Anschlussleiste
P3: Relais-Durchflussalarm-Schaltausgang
Bildschirmkonfiguration: Integriertes LCD-Flüssigkristalldisplay, Echtzeitanzeige von Momentandurchfluss, kumulativem Durchfluss und Medientemperatur
III. Druckbeständigkeit und Umweltparameter
Rohrschnittstelle: -04 = G1/4 Innengewinde; Große Durchflussversion kann als G1/2 Schnittstelle gewählt werden
Maximale Druckbeständigkeit: 1,0 MPa
Betriebstemperatur: -20℃ ~ +70℃
Lagertemperatur: -30℃ ~ +80℃
Anwendbare Luftfeuchtigkeit: 0-95% RH, keine Kondensation
Ventilkörpermaterial: Luftfahrt-Aluminiumlegierung, verschleißfest, Struktur mit geringem Druckverlust
IV. Kernfunktionsmerkmale
Integrierte Funktion zur Akkumulation des Gesamtdurchflusses
Unterstützung für Kalibrierung mit Umschaltung von Mehrgasparametern
Frontpanel-Tasten, On-Site-Ein-Klick-Konfiguration von Bereich, Alarmgrenzwert und Kommunikationsadresse
Kompakte Größe, Pipeline-Installation, geeignet für enge experimentelle Gaswege
OEM-anpassbarer PNP/NPN-Transistor-Alarm-Ausgang
V. Branchenanwendungsszenarien (Export-Schlagwortliste)
Labor-Gasversorgungsleitungen, Überwachung von Prozessgasen in der Halbleiterindustrie, Schweißschutzgas (Argon, Stickstoff), Überwachung des Druckluftenergieverbrauchs, Testgeräte für neue Energiebatterien, medizinische Gasleitungen, Nachweis von Biogas-Abgasen, Laser-Schneidgasversorgung, Leckerkennungsgeräte, Strömungsexperimentinstrumente für Universitäten
