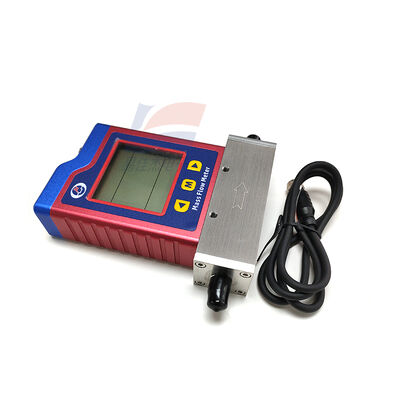

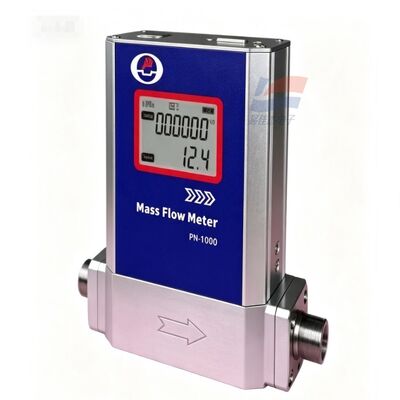

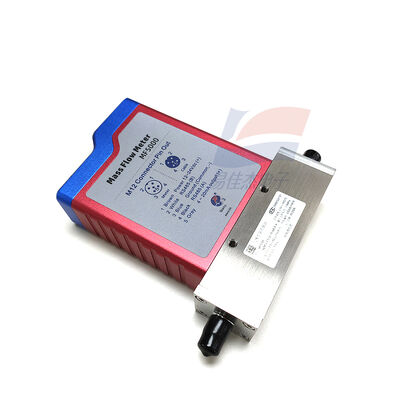

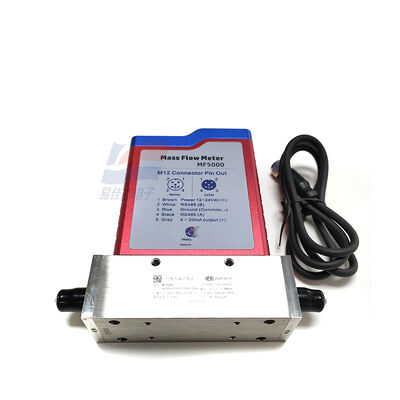

YJJ MF5006-N-50-B-D-R Kompakter Gasmassenflussmesser für die Schutzgassteuerung von Lasergeräten

Beschreibung des Produkts:

YJJ MF5006-N-50-B-D-R Kompakter Gasmassenflussmesser für die Schutzgassteuerung von Lasergeräten

Eigenschaften:

I. Ausführliche Analyse der Modellcodes

Codierungsfeld Ausführliche Erläuterung

MF5006 MF5000-Serie, Durchmesser DN6, 1/4-NPT Außenfadenluftanschluss

N Standard-Version ohne LCD-Display ohne Explosionssicherheit

50 Vollskala 0,5 - 50 SLPM (Standardliter pro Minute)

B 4-20mA Analogstromsignalausgang

D Fabrikkalibriert mit Luft; unterstützt das Wechseln von Korrekturkoeffizienten für saubere Gase wie Stickstoff, Sauerstoff, Argon, Kohlendioxid usw.

R Grundlegende Standardausgabe Gehäusestruktur

II. Prinzip der Messung

MEMS-Thermodex mit konstanten Temperaturunterschieden, direkt erfasst den Gasmassenfluss, eingebaute automatische Temperaturdruckkompensation,nicht von Schwankungen des Gasdrucks und der Umgebungstemperatur beeinflusst■ Umgehungssensorstruktur, extrem geringer Druckverlust im Rohr.

III. Kernleistungsparameter

Durchflussbereich: 0,5 - 50 SLPM

Messgenauigkeit: ±1,5 + 0,5% FS

Wiederholungsfehler: ≤ ± 0,75% FS

Reichweitenverhältnis: 1001, kann stabil von kleinem Fluss bis zu großem Fluss messen

T90-Antwortzeit: ≤ 125 ms

Kalibrierungszustand: 20°C, Standardluftdruck, saubere Luft

IV. Elektrische Spezifikationen

Stromversorgung: Gleichspannung 8 - 24 V Industrie-Gleichspannung

Gesamtbetriebsstrom: ≤ 50mA

Ausgangssignal: B-Spezifikation 4 - 20mA linearer Ausgangsstrom, 4mA entspricht 0 Durchfluss, 20mA entspricht voller Skala 50 SLPM

Kommunikationsoberfläche: Nr. RS485, kein LCD-Bildschirm; geeignet für eine direkte Verbindung zum PLC-Akkoptionsmodul

V. Umwelt- und Drucklagerparameter

Umgebungstemperatur des Geräts: -20°C ~ +65°C

Gemessene Gastemperatur: -10 °C ~ +55 °C

Maximale Drucklastfähigkeit: 1,5 MPa (15 bar)

Arbeitsfeuchtigkeit: 0 - 95% RH, keine Kondensation von Wasserdampf

Kompatibles Medium: Luft, Stickstoff, Sauerstoff, Argon, Kohlendioxid usw. Trockenes und nicht ätzendes Gas

Schutzgrad: IP40

VI. Parameter der mechanischen Struktur

Rohrleitungsschnittstelle: 1/4-NPT-Außennadel

Innerer Durchmesser des Sensorkanals 6 mm

Material der Gasbahnhöhle: 304 rostfreier Stahl

Unterstützt eine horizontale, vertikale Mehrrichtungsanlage

VII. Merkmale des Erzeugnisses

Ultra-niedriger Druckverlust wird keine Druckdämpfung der Versorgungsgasleitung verursachen

Breite Reichweite Verhältnis, kann stabil 0,5SLPM kleine Gasdurchflussrate messen

Standard 4 - 20mA Industriestromleistung, einfache Verkabelung, kompatibel mit den meisten industriellen Steuergeräten

Kompakte Karosserie ohne Anzeige, spart Platz für die Montage, geeignet für die Integration in die Geräte Gasbahn intern

Industrielle EMV-Anti-Elektromagnetische Störungen, kompatibel mit Labor-, Halbleiter- und Schweißgeräten

VIII. Szenarien für die Anwendungsbranche (Export SEO Keyword Embedding)

Laborgasversorgungsschaltkreis, Sauerstoffgenerierungsanlage, Überwachung des Gasweges, Schweißschutzgas, Halbleiterprozessgas, Druckluftleitungsdetektion, Brennstoffzelleneingangsgas,Umgebungsluftprobenahmeinstrument, Inertgasversorgungssystem
