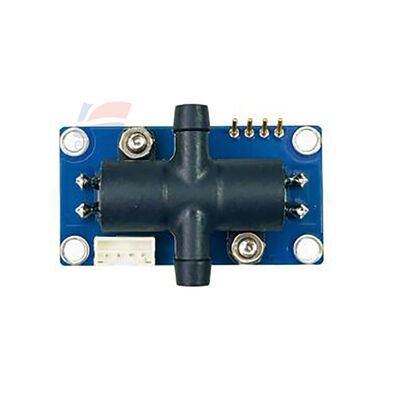

YJJ DM-OFC-B3 Ultraschallsauerstoffkonzentrations-Flusssensor TOF O2-Modul mit verbessertem EMC

Beschreibung des Produkts:

YJJ DM-OFC-B3 Ultraschallsauerstoffkonzentrations-Flusssensor TOF O2-Modul mit verbessertem EMC

Eigenschaften:

DM-OFC-B3 Ultraschallflusssensor zur Sauerstoffkonzentration

Beschreibung der Parameter

Modell: DM-OFC-B3, Ultraschallflugzeitdifferenzmethode TOF, die oberste Konfigurationsversion der DM-OFC-Serie, **Doppelkompensation für Temperatur und Druck + verbesserte EMV-Anti-Interferenz**,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W; nur für O2/N2 binäres gemischtes Gas

Grundlegende Informationen

- Modell: DM-OFC-B3

- Erkennungsprinzip: Ultraschallflugzeit TOF

- Messmedium: Sauerstoff + Stickstoff binäres Gemischgas (PSA Sauerstoffproduktion / Ventilatorausgangsgas)

- Anwendungen: Medizinische Beatmungsgeräte, HFNC-Sauerstofftherapiegeräte mit hohem Durchfluss, industrielle Sauerstoffgenerationsanlagen mit großem Durchfluss; gleichzeitige Online-Überwachung der Sauerstoffreinheit + Gasfluss,Vollständige Maschinenintegration, Ersatz von Sensoren alter Geräte

- Versionspositionierung: B0 Basisversion → B1 erweiterte Version → B2 mit Druckkompensation → **B3 Flaggschiffmodell, verbesserte EMV, stärkere elektromagnetische Störungen,für medizinische Geräte geeignet**

Kernmessparameter

- O2-Konzentrationsbereich: ** 20,5% ~ 95,6% VOL**

- Konzentrationslösung: 0,1% VOL

- Konzentrationsgenauigkeit: ±1,2% FS (5~50°C, Doppelkompensation von Temperatur und Druck)

- Durchflussbereich: **0 ~ 30 L/min**

- Durchflusslösung: 0,1 L/min

- Durchflussgenauigkeit: ±0,2 L/min

- Reaktionszeit T90: ≤ 0,8 s

- Vorheizung: Schnellstart, vollständige Genauigkeit innerhalb von 2 Minuten

Elektrische Parameter

- Versorgungsspannung: Gleichspannung 5V ~ 12V (typisch DC12V)

- Durchschnittlicher Betriebsstrom: ≤ 50 mA

- Kommunikationsausgang: UART TTL 3.3V (9600 Baudrate), optional RS485

- eingebaut: **Doppeltemperatur + Druckkompensationsalgorithmus + verbesserte elektromagnetische Kompatibilität**, stabile Messung bei Motor- und Schaltstromversorgungsstörungen

Umweltbedingungen

- Betriebstemperatur: 5 °C bis 50 °C

- Arbeitsfeuchtigkeit: 5 bis 85% RH, ** keine Kondensation **

- Höchstdurchlässigkeitsdruck: 180 kPa

- Anforderungen an die Probengase: Vorfilterung und Entfeuchtung, kein flüssiges Wasser, Staub, CO2/VOC und andere Verunreinigungsgase

- Lebensdauer: ≥10 Jahre, keine elektrochemischen Verbrauchselemente, langfristig frei von häufiger Kalibrierung

Physikalische Spezifikation

- Abmessungen: 120,5 × 22 × 22 mm

- Gewicht: 25 g

- Gasweg: Durchgängiger Gasweg, extrem geringer Druckverlust, keine Richtungsbeschränkungen für Ein- und Ausgangsgas, bequem für die Integration in die Pipeline

Verkaufsstellen

1. TOF Ultraschalltechnologie, ** gleichzeitige Sammlung von Sauerstoffreinheit + Durchflussparameter**, einzelnes Modul ersetzt 2 Sensoren

2Temperatur- und Druckdoppelkompensation + verstärkte EMV, anti-elektromagnetische Störungen, geeignet für komplexe elektromagnetische Bedingungen von medizinischer Ausrüstung

3. Obergrenze der Durchflussrate erhöht auf 30 L/min, geeignet für Beatmungsgeräte, große HFNC-Oxygentherapie-Geräte mit hohem Durchfluss

4Keine Verbrauchselemente, lange Lebensdauer, Senkung der späteren Kalibrier- und Wartungskosten

5. UART digitale serielle Ausgabe, bequem für eingebettete Motherboard-Verbindung, Unterstützung der ODM-Entwicklung und Wartung Ersatz für medizinische Geräte

Spezifikationen:
