Produktdetails:
|
| Funktionsprinzip: | Elektrochemie unter Teildruck | Ausgabe: | 9 mV bis 13 mV in 210 mBar O2 |
|---|---|---|---|
| Messbereich: | 0 mBar bis 1500 mBar O2 | Reaktionszeit (T90) *: | < 15 s (Luft auf 100% O2) |
| Ausgleichsbetrag*: | < 200 μV | Linearität: | Lineare 0 bis 100% O2 |
| Hervorheben: | MOX3 Sauerstoffgassensor,Ventilator Sauerstoffgassensor,Anästhesie-Maschine Sauerstoffgassensor |
||

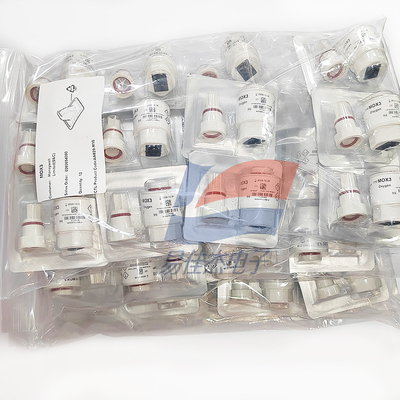

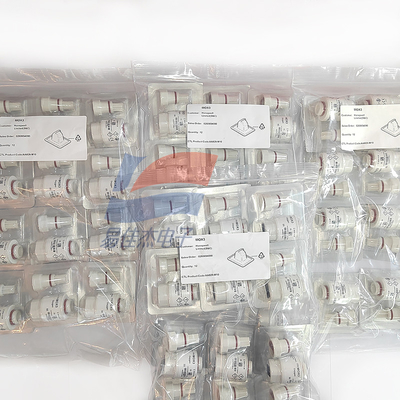

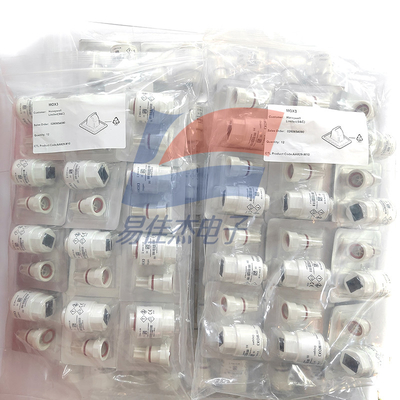

MOX3 Sauerstoffsensor
Teilnummer: AA829-M10
Zweck des Dokuments:
Zweck dieses Dokuments ist die Darstellung der Leistungsspezifikation des Sauerstoffgassensors MOX3.
Dieses Dokument sollte in Verbindung mit den Betriebsgrundsätzen (OP04) und dem Produktsicherheitsdatenblatt (PSDS 4) verwendet werden.
Die in diesem Dokument enthaltenen Daten gelten bei 20°C, 50% Höhenhöhe und 1013 mBar für 3 Monate ab dem Herstellungsdatum des Sensors.
Das Ausgangssignal kann im Laufe der Zeit unter die untere Grenze schweben.
*Die Spezifikationen basieren auf Messungen mit Zylindergasen mit einer Durchflussgeschwindigkeit von 100 ml min-1 und gelten bei 20°C, 50% RH und 1013 mBar unter Verwendung der von City Technology empfohlenen Schaltkreise.Leistungsmerkmale beschreiben die Leistung der innerhalb der ersten drei Monate gelieferten SensorenDas Ausgangssignal kann im Laufe der Zeit unter die untere Grenze schweben.
Anmerkung 1: Die Verwendung eines Regressionskoeffizienten zeigt, dass eine gerade Linie, die am besten passt, besser als 0,9995 ist, wenn sie durch die vier Datenpunkte der Prüfung mit 100% N2, 21% O2, 60% O2 und 100% O2 gemessen wird.
Wichtiger Hinweis:
Die Verbindung sollte nur über empfohlene Verbindungsteile erfolgen, da das Schweißen am Sensor den Sensor beschädigt und die Garantie ungültig macht.
Weitere Informationen über den äußeren Belastungswiderstand und die Anbindung an das empfohlene Paarungsteil finden Sie in der Betriebsregelung OP-04 oder wenden Sie sich an City Technology.
Alle Leistungsdaten basieren auf Messungen mit Zylindergasen mit einer Durchflussgeschwindigkeit von 100 ml/min. Bedingungen bei 20°C, 50% RH und 1013 mBar.Kontakt zur City Technology.
Die Leistungsmerkmale beschreiben die Leistung der Sensoren, die innerhalb der ersten drei Monate geliefert werden.
Vergiftung:
CiTiceLs sind für den Betrieb in einer Vielzahl von Umgebungen und rauen Bedingungen ausgelegt.sowohl während der Lagerung, Einbau in Instrumente und Betrieb.
Bei der Verwendung von Sensoren mit Leiterplatten (PCBs) sollten vor dem Anbringen des Sensors Entfettermittel verwendet werden.Verwenden Sie kein Kleber direkt auf oder in der Nähe des CiTiceL, da das Lösungsmittel das Plastik aufbrechen kann..
Verwendungszweck:
Diese Sensoren sind für die Überwachung des Teildruckes von Sauerstoff in Anästhesie (ohne Xenon), Intensivmedizin, Neugeborenen-Inkubatoren und allgemeinen Sauerstoffmonitoren ausgelegt.
Zeit der Stabilisierung:
Vor der Kalibrierung muss das Gerät mindestens 15 Minuten lang stabilisiert sein oder die Anweisungen des Herstellers beachtet werden.
Reinigung und Sterilisation:
Im Falle einer Kontamination kann der Sensor mit destilliertem Wasser gereinigt und natürlich trocknen lassen werden.Der Sensor ist nicht geeignet für die Sterilisation durch Dampf oder die Exposition gegenüber Chemikalien wie Ethylenoxid oder Wasserstoffperoxid.
| Typische Anwendungen | Anästhesie in der Intensivstation |
| Betriebstemperaturbereich | -20°C bis +50°C |
| Betriebsdruckbereich | 0.5 Bar bis 2,0 Bar |
| Betriebsfeuchtigkeit | 0% bis 99% RH nicht kondensierend |
| Langfristige Ausfalldrift in 100% O2 | < 5% Signalverlust pro Jahr |
