Produktdetails:
|
empfohlene Anregung (mit Prüfkreislauf): | 10 ± 0,01 Vdc 15 Vdc max. (2) | Stromverbrauch: | 30 mW |
---|---|---|---|
Ausgangsspannung Trimmpunkt: | 50 mV @ 650 cm2 | Nullspannung: | 00,00 ± 1,0 mV |
Hervorheben: | 50 mV Ausgangsspannung Stromsensor,650 cm2 Durchflusssensor,30 mW Stromverbrauch Durchflusssensor |

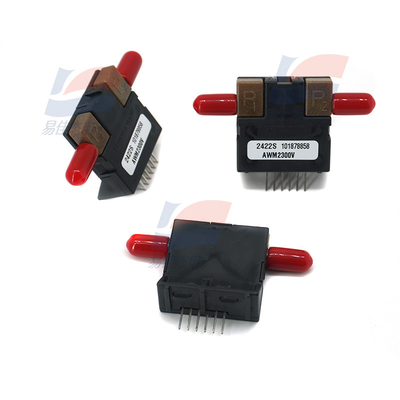

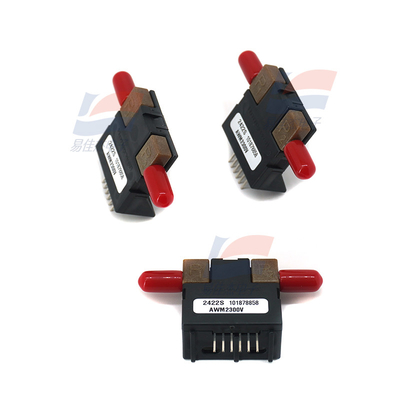

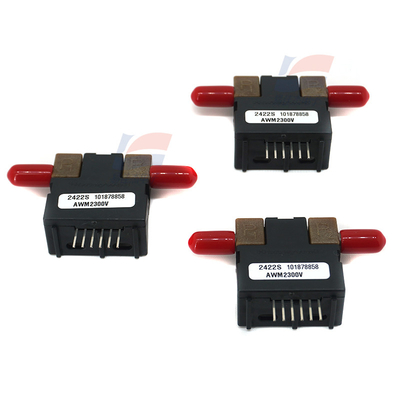

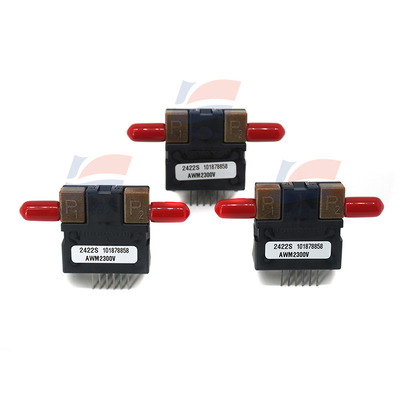

AWM2300V Durchflusssensor
Allgemeine Informationen:
Der AWM2000-Mikrobridge-Massenluftstromsensor ist eine passive Vorrichtung, die aus zwei Wheatstone-Brücken besteht: eine für die Steuerung der Schließschleife und eine für die Zwillingssensoren.Die Regelung der Heizung in Abbildung 1 ist für den Betrieb nach der Spezifikation erforderlich.Der Differenzialschallverstärker in der Abbildung 3 kann verwendet werden, um die Verstärkung zu erhöhen und Spannungsverschiebungen in den Sensorausgang einzuführen.
Kontamination der Medien:
Staub verstopft den porösen Metallflussbeschränker (nur AWM2200V).
Eine Verstopfung kann durch den Einsatz eines preiswerten 5-Mikron-Filters vor dem Sensorelement verhindert werden.
Massenstrom gegen Differenzdruck:
Der Microbridge-Chip ist im Grunde ein Massenflusssensor-Chip mit einem Wärmeübertragungsmechanismus. Je mehr Masse durch den Chip fließt, desto mehr Wärme wird übertragen.Der Messbereich kann erweitert werden, wenn ein Probenfluss des Hauptstroms erfasst wird, indem das Verhältnis des Durchmessers des Hauptströmungsweges zum Mindestdurchmesser des Luftströmungsrohrs innerhalb des Sensors verringert wirdDurch das Abdrücken des Probenstroms erfolgt eine mechanische Umkehrverstärkung, wodurch der Differenzdruck proportional zum Massenstrom gemessen werden kann.Je größer der Differenzdruck, je mehr Masse fließt.Veränderungen der Dichte der fließenden Medien aufgrund von Umgebungsdruck und Temperaturänderungen verändern die Leistung des Differenzdrucksensors AWM2200V proportional zur Veränderung der absoluten DichteDie anderen Massenflusssensoren sind von Dichteänderungen nicht betroffen.
Anweisungen zur Schweißung Anmerkung:
Der Sensor sollte vor dem Lötvorgang fest an der PC-Platine befestigt sein Handlöten: 1. Verwenden Sie ein temperaturgesteuertes Lötwerk mit 3,2 mm Durchmesser. 2. Stellen Sie die Temperatur bei 400 °C ein.Halten Sie die Spitze des Endgeräts maximal 5 Sekunden fest..3 Verwenden Sie Fluss-Rosin-Kernlöter des Typs R und reinigen Sie nach dem Lösen mit der Hand.
Anweisungen für das Anschweißen, fortgesetzte Wellenlöten:
1. Die Löttemperatur auf maximal 250 °C festlegen. 2. den Gürtel mit einer Geschwindigkeit von mindestens 1,54 m pro Minute durchführen. 3. die Abdeckung des Schlauchs beim Reinigen beenden.
Wiederholbarkeit und Hysterese max. | ± 1,0% Messwert (3) |
Reaktionszeit max. | Reaktionszeit max. |
Schlaggeschwindigkeit (5 Tropfen, e.a. von 6 Achsen) | 100 g Spitzenwert |
Überdruck, max. | 25 PSI (5) |
Sensorwiderstand (Pin 2 - Pin 1, Pin 6 - Pin 1) | Fünf Kohm Typ. |
